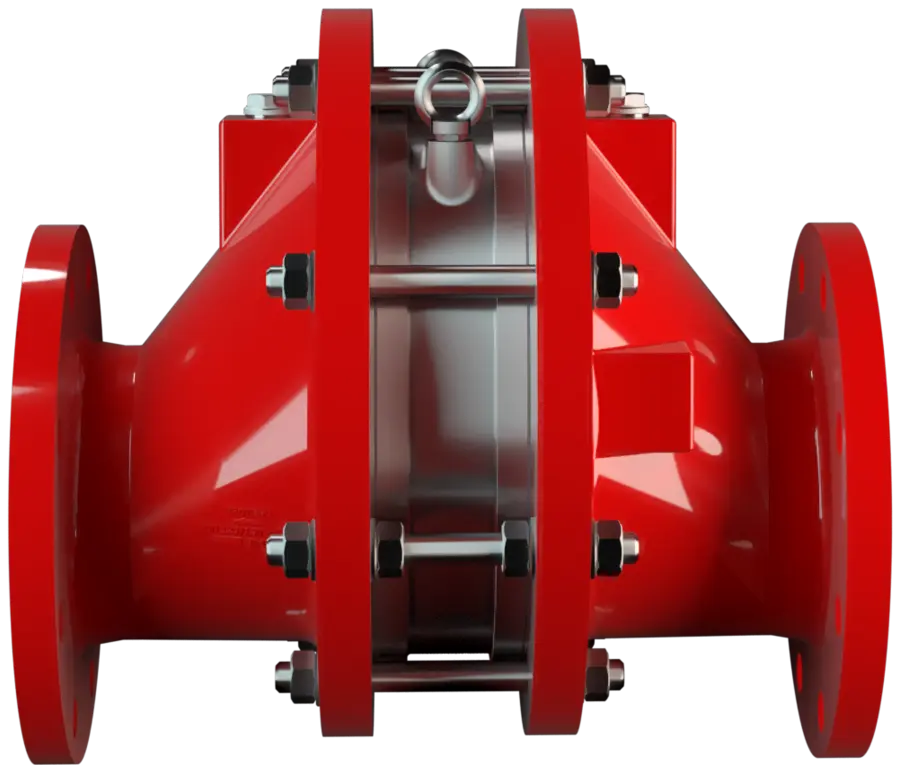

Corta-chamas à prova de deflagração em linha PROTEGO®
Proteção contra deflagrações em tubulações
Os corta-chamas à prova de deflagração PROTEGO® são instalados em tubulações e equipamentos de processo para impedir a propagação de deflagrações em sistemas que operam com atmosferas explosivas.
São desenvolvidos para aplicações nas indústrias química, petroquímica, farmacêutica e em diversos outros segmentos industriais, onde a propagação de uma frente de chama através da tubulação não pode atingir os equipamentos localizados a jusante do sistema.
Diferenciais dos Corta-chamas à prova de deflagração PROTEGO®
Visão Geral do Produto
Deflagração vs. Detonação
Dispositivo Corta-chamas
Opções disponíveis
We are highly impressed to see the quality of the products and the knowledge to help us build a state-of-the-art storage terminal. We have always appreciated the timely deliveries of the flame arresters and other equipment Equipment Machines, appliances, fixed or mobile devices, control parts and accessories, and warning and prevention systems, whether separate or combined, intended for the generation, transfer, storage, measurement, control, and conversion of energy, and for the processing of materials, which have their own potential source of ignition and may cause an explosion. .
Principais aplicações dos Corta-chamas à prova de deflagração PROTEGO®
Desenvolvemos soluções de segurança baseadas em
engenharia.
Desde 1954, a PROTEGO® desenvolve e fabrica corta-chamas, válvulas de alívio de pressão e vácuo e equipamentos para tanques. Atualmente, conta com mais de 750 colaboradores em todo o mundo, dedicados ao desenvolvimento de soluções de segurança para aplicações industriais.
Quando a frente de chama entra no corta-chamas, ela atravessa o elemento FLAMMENFILTER®. Os estreitos canais formados entre os discos, fabricados com precisão, proporcionam uma ampla superfície de troca térmica, dissipando o calor da chama mais rapidamente do que a combustão consegue se sustentar. Como resultado, a chama é extinta com segurança no interior do elemento.
Funcionamento
Design do elemento
O projeto do elemento FLAMMENFILTER® é definido de acordo com os requisitos de cada aplicação, considerando:
Características e Diferenciais do Projeto
O elemento FLAMMENFILTER® pode ser removido para inspeção e manutenção sem a necessidade de substituir todo o equipamento, reduzindo o tempo de parada e os custos de manutenção.
Disponível nas configurações concêntrica, excêntrica e de fácil acesso. As versões de fácil acesso permitem a realização de inspeções e manutenções sem a necessidade de desconectar a tubulação, reduzindo o tempo de parada e facilitando as intervenções em aplicações com espaço limitado ou que exigem alta disponibilidade operacional.
O espaçamento do elemento FLAMMENFILTER® é dimensionado de acordo com o grupo de explosividade do gás (MESG). A seleção correta desse espaçamento é essencial para garantir a extinção eficaz da frente de chama.
Disponível em versões para aplicações com sentido de fluxo fixo ou variável.
Estão disponíveis versões desenvolvidas para aplicações com substâncias sujeitas à polimerização ou cristalização, contribuindo para manter o desempenho e a confiabilidade do equipamento ao longo do tempo.
O equipamento pode ser fornecido com jaquetas de aquecimento ou serpentinas quando houver risco de condensação ou solidificação do meio de processo.
Quando as soluções padrão não atendem aos requisitos da aplicação, a PROTEGO® possui capacidade de desenvolver, projetar e certificar soluções específicas para cada necessidade.
Em instalações em linha, é importante considerar que a proteção contra a propagação da chama possui um tempo de atuação limitado. Caso uma mistura inflamável continue escoando após a interrupção da frente de chama, poderá ocorrer a formação de uma chama no próprio corta-chamas. Por esse motivo, o sistema deve ser projetado para incluir:
- Monitoramento da temperatura do corta-chamas
- Uma ação de resposta predefinida, como a inertização com nitrogênio
Os corta-chamas integrados a equipamentos OEM são ensaiados e aprovados como parte integrante do conjunto do equipamento, não sendo destinados à utilização como equipamentos independentes.
Engenharia e Conformidade Normativa
Os corta-chamas à prova de deflagração PROTEGO® são submetidos a ensaios de tipo e certificados de acordo com a Diretiva ATEX e outras normas internacionais aplicáveis. Cada equipamento é fornecido com uma Declaração de Conformidade que define as condições de operação para as quais foi aprovado.
Outros aspectos importantes para a instalação incluem:
O dimensionamento é realizado com base na relação entre a vazão e a perda de carga, utilizando o diagrama de desempenho p/V.
