PS/K, PS/TK

Name: PS/K, PS/TK
Brand: PROTEGO
SKU: product3288720276912

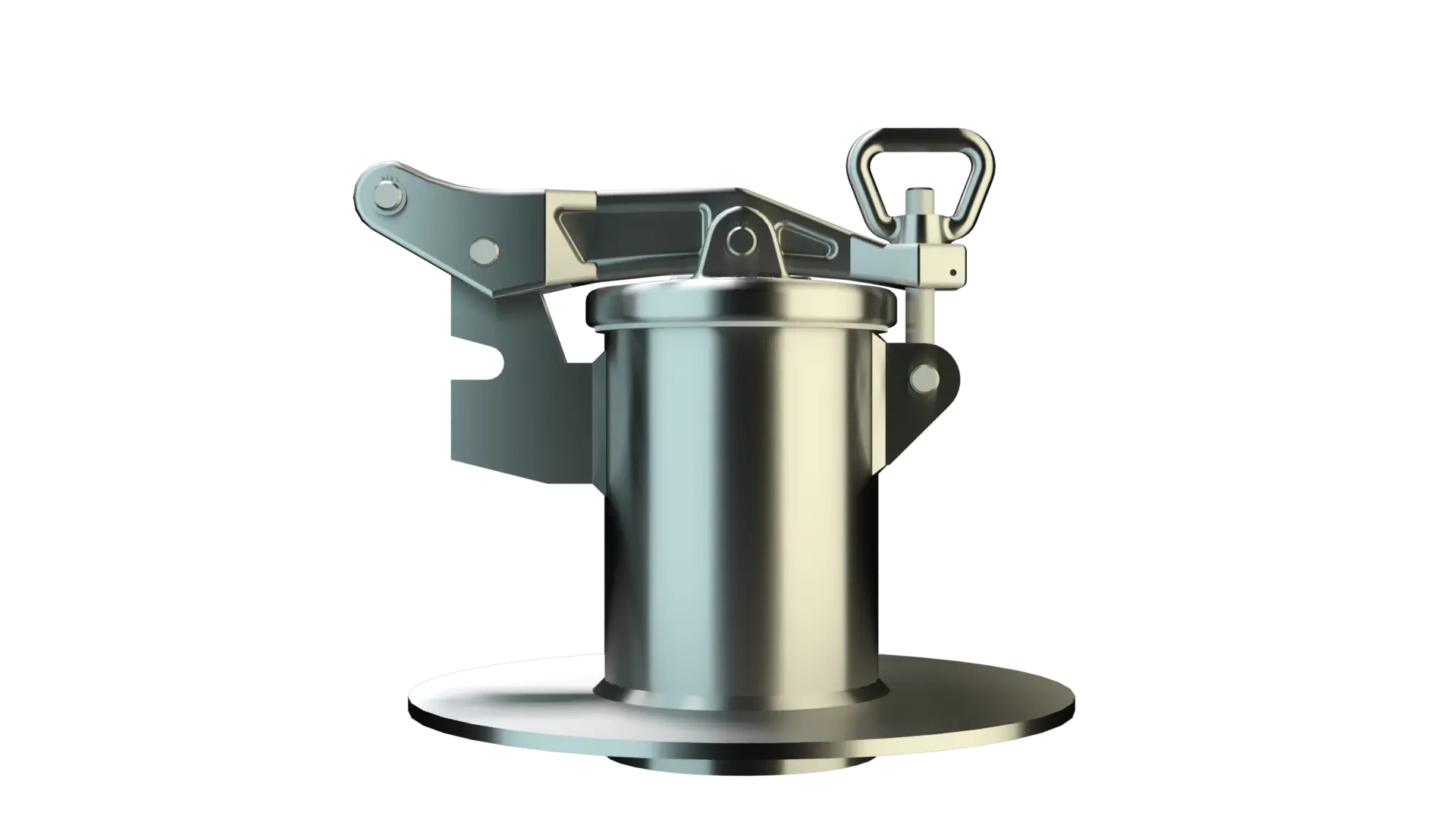

Gauge Hatch with welded nozzle

Solicitar cotação Encontrar pessoa de contato

Características

Aberturas de medição com travamento

Para aberturas de medição com travamento, abertas somente para medição ou amostragem

Marcas de medição em aço inoxidável

Os corpos são equipados de série com marcas de medição em aço inoxidável

Controle acionado por pedal

No design acionado por pedal, o pedal do bocal de medição é conectado ao corpo e ao suporte

Função e descrição

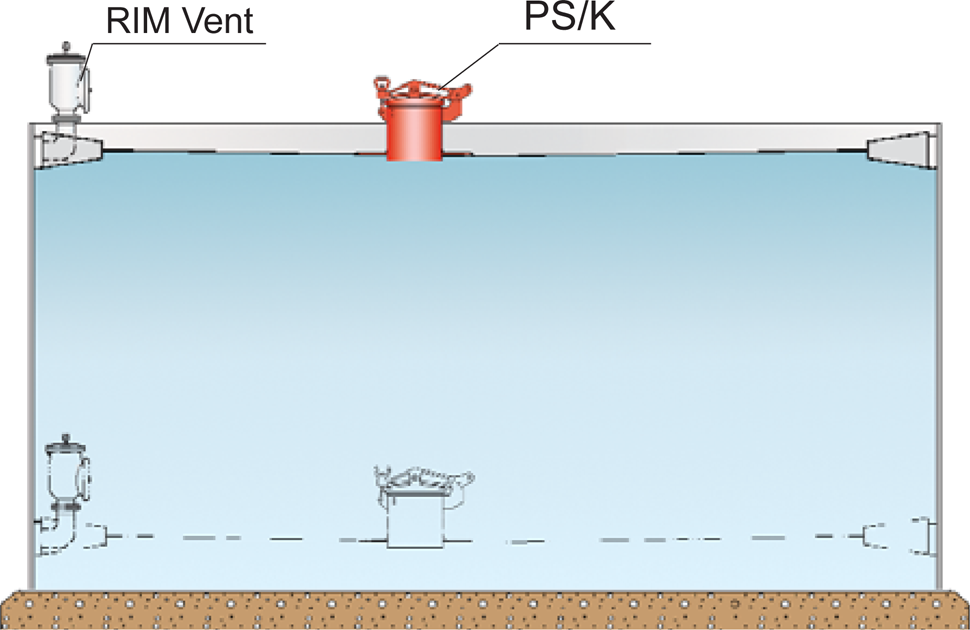

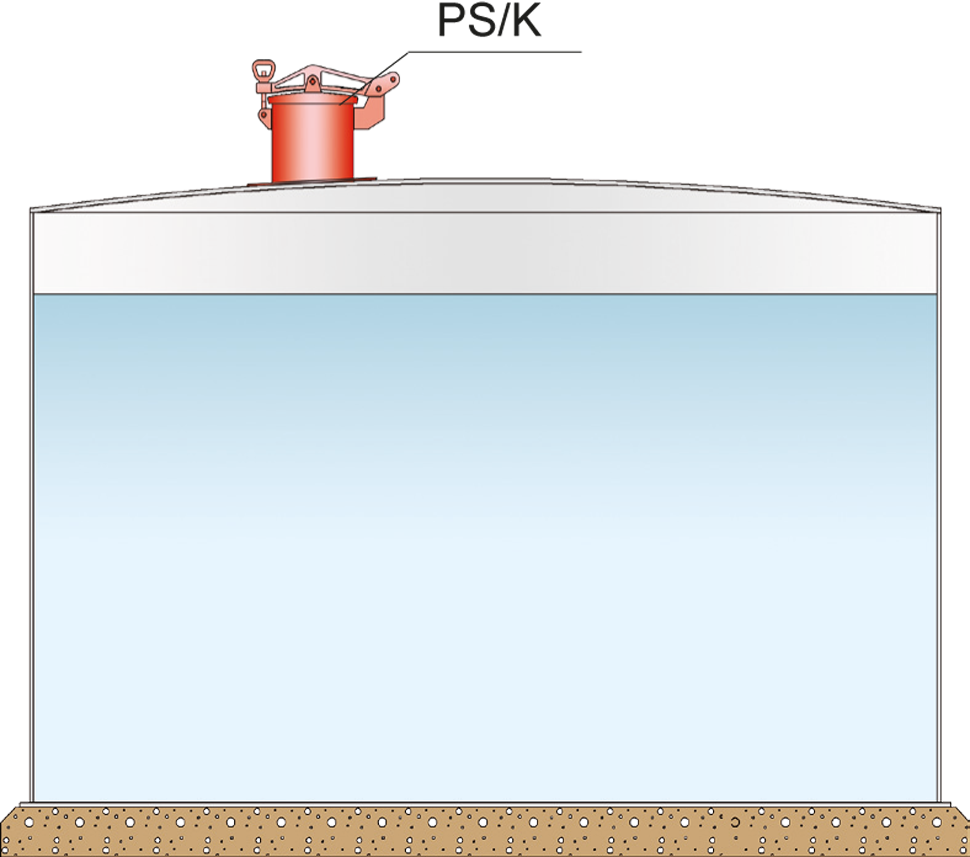

Lockable Level Gauging and Sampling Nozzles

PROTEGO® Gauge Hatches PS/K and PS/TK are used as lockable gauge nozzles which are only opened for gauging or sampling. The Gauge Hatches PROTEGO® PS/K and PS/TK mainly consist of housing, gauging nozzle lid, and gauging nozzle bracket. As a standard, the housing has stainless steel gauging marks. In the pedal-operated version PROTEGO® PS/TK, the gauging nozzle pedal is connected to both the housing and the bracket.

Get in Touch

Ponte en contacto con nuestros ingenieros.

Contacto

Dados do produto

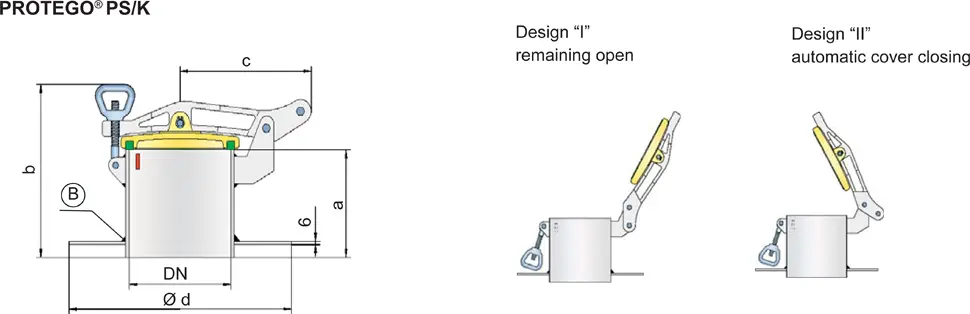

Tabela de dimensões

DN	100 / 4''	150 / 6''	200 / 8''
a	175 / 6.89	225 / 8.86	250 / 9.84
b	265 / 10.43	320 / 12.60	355 / 13.98
c	160 / 6.30	205 / 8.07	235 / 9.25
c1	260 / 10.24	305 / 12.01	335 / 13.19
d	275 / 10.83	350 / 13.78	450 / 17.72

Dimensões em mm

The nominal size depends on the dimensions of the gauging and sampling device

Seleção do material

Design	A	B
Housing	Steel	Stainless Steel*
Cover	Steel	Stainless Steel*

* only for PS/K

Dados necessários para a especificação

Stored product
Tank material
Tank nozzle DN (mm or inches)

Tipo de conexão flangeada

The flange connection is to EN 1092-1, Form A. Optionally, the connecting flange can be made according to any international Standard.

Versão e especificação

Depending on the intended use the following designs are available:

Gauge hatch with welding nozzle, design I and IIPS/K

remaining open„I“

automatic cover closing„II“

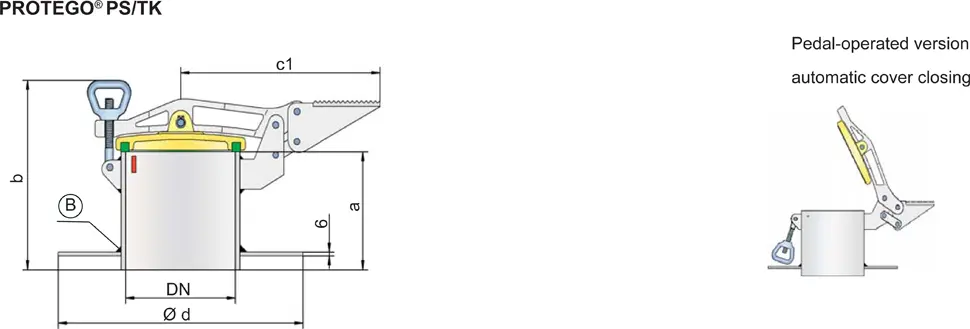

Gauge hatch with welding nozzle and pedalPF/TK

Gauge hatches with flange are available as type PROTEGO^® PF/K, PF/TK and PS/KF. A separate data sheet is available.

Gauge Hatches can for instance be used in combination with the Manual gauge devices type PROTEGO^® H/P or wih the gauging and sampling device PROTEGO^® VP/HK.
