PS/K, PS/TK
Peil- und Probeentnahmestutzen mit Einschweißstutzen
Merkmale
Funktion und Beschreibung
Verschließbare Peil- und Probeentnahmestutzen
Die Peil- und Probeentnahmestutzen PROTEGO® PS/K und PS/TK dienen als verschließbare Peilöffnungen, die nur zum Peilen oder zur Entnahme von Proben geöffnet werden. Die Peilstutzen PROTEGO® PS/K und PS/TK bestehen im Wesentlichen aus Gehäusestutzen, Peilstutzendeckel mit Dichtung und Peilstutzenbügel. Die Gehäuse sind standardmäßig mit Peilmarken aus Edelstahl versehen. Bei der Ausführung mit Fußtrittbedienung PROTEGO® PS/TK wird das Peilstutzenpedal mit dem Gehäuse und dem Bügel verbunden.
Maßtabelle

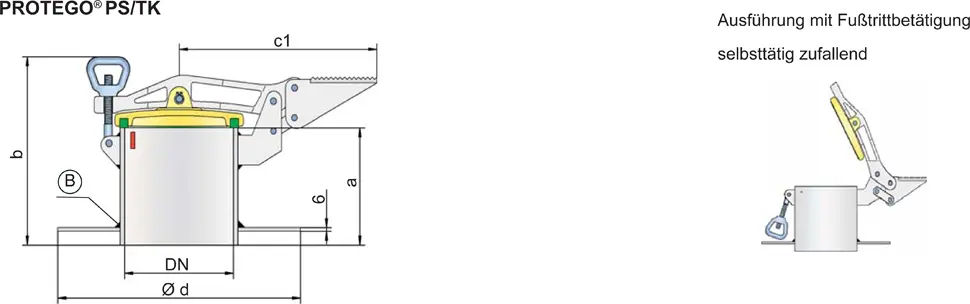

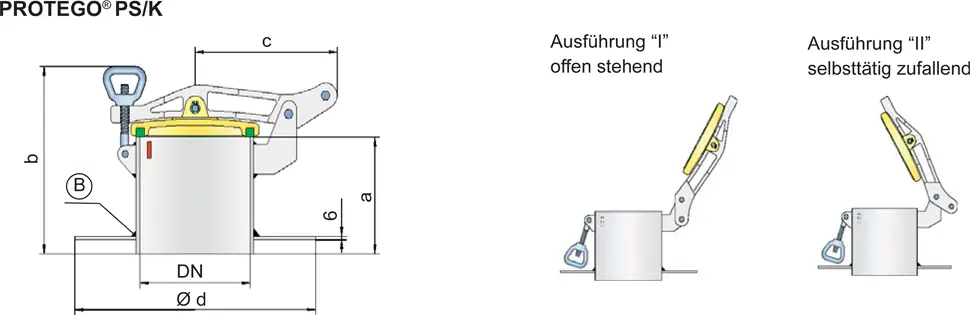

| DN | 100 / 4'' | 150 / 6'' | 200 / 8'' |
| a | 175 / 6.89 | 225 / 8.86 | 250 / 9.84 |
| b | 265 / 10.43 | 320 / 12.60 | 355 / 13.98 |
| c | 160 / 6.30 | 205 / 8.07 | 235 / 9.25 |
| c1 | 260 / 10.24 | 305 / 12.01 | 335 / 13.19 |
| d | 275 / 10.83 | 350 / 13.78 | 450 / 17.72 |
Abmessungen in mm
Die Nennweite richtet sich nach den Dimensionen der verwendeten Peil- und Probeentnahmegeräte
Materialauswahl
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl* |
| Deckel | Stahl | Edelstahl* |
* nur für PS/K
Erforderliche Daten für die Auslegung
EinlagerungsproduktTankwerkstoff
Tankstutzen DN
Flanschanschlussart
Der Flanschanschluss wird nach EN 1092-1, Form A ausgeführt. Wahlweise kann der Anschlussflansch nach jeder internationalen Norm ausgeführt werden.Ausführungsarten- und Spezifikation
Je nach Verwendungszweck stehen folgende Ausführungen zur Verfügung:Peilstutzen mit Flansch stehen in den Varianten PROTEGO® PF/K, PF/TK und PS/KF zur Verfügung. Ein gesondertes Katalogblatt ist vorhanden.
Der Einsatz von Peil- und Probeebtnahmestutzen kann z.B. in Kombination mit Handpeilgeräten PROTEGO® H/P oder mit dem Peil- und Probeentnahmegerät PROTEGO® VP/HK erfolgen.

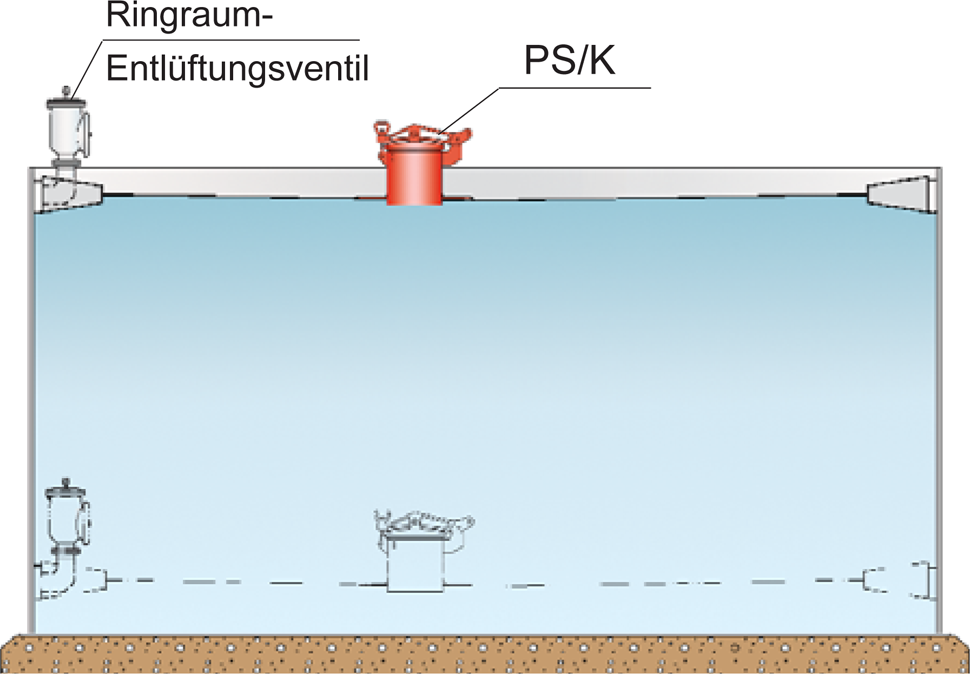

Peil- und Probeentnahmestutzen können auf Tanks mit Schwimmdach verschweißt werden.
