NB/AP
Schnellverschluss-Bodenablassventil mit pneumatischer Betätigungsvorrichtung
Merkmale
Funktion und Beschreibung
Schnellverschluss-Bodenablassventile für Kaltlagertanks
Schnellverschluss-Bodenablassventile, Typ PROTEGO® NB/AP, kommen bei Kaltlagertanks zum Einsatz, um Tankentleerungsöffnungen im Gefahrenfall (z.B. Leitungsbruch) dicht abzuschließen. Die Geräte Geräte Maschinen, Betriebsmittel, stationäre oder ortsbewegliche Vorrichtungen, Steuerungs- und Ausrüstungsteile sowie Warn- und Vorbeugungssysteme, die einzeln oder kombiniert zur Erzeugung, Übertragung, Speicherung, Messung, Regelung und Umwandlung von Energien und zur Verarbeitung von Werkstoffen bestimmt sind und die eigene potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können. werden deshalb auch als „Schnellverschluss- Not-Bodenablassventile“ bezeichnet. Sie werden hauptsächlich in Lagertanks für tiefkalt-verflüssigte Medien (bis -200°C) eingesetzt.
Dichtheit durch metallisch eingeschliffenen Ventilkolben und Entlastungsventilkegel

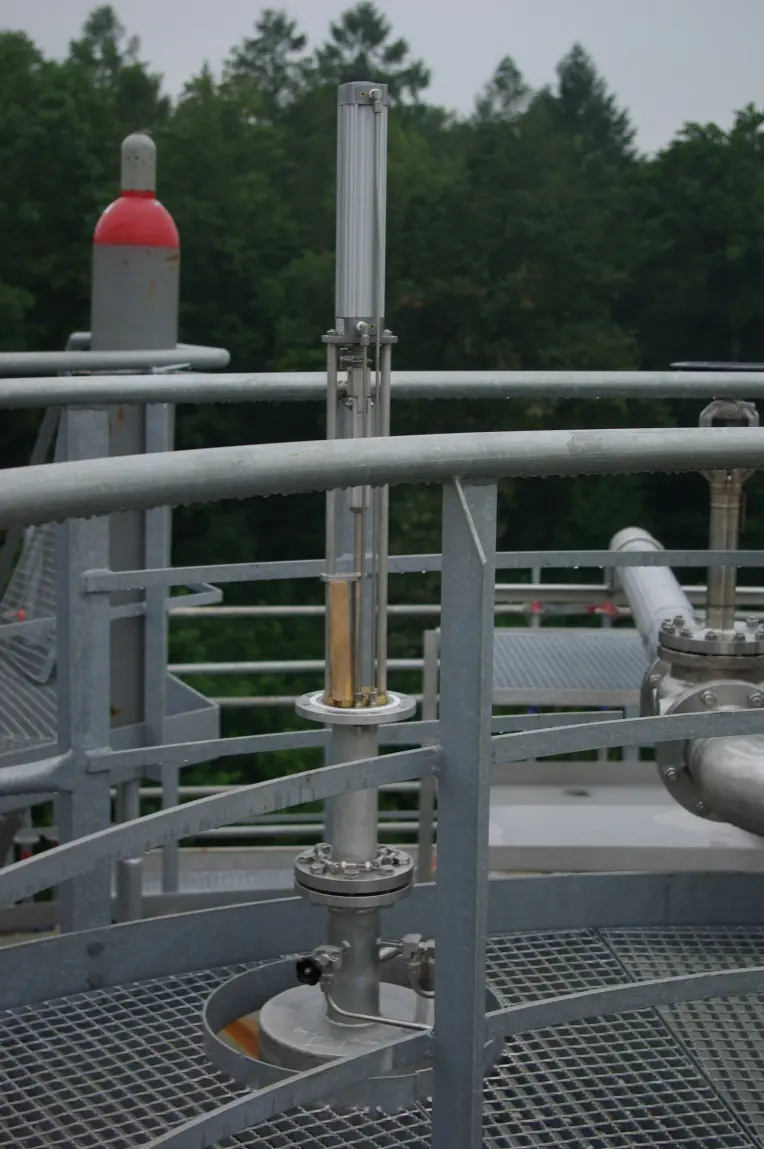

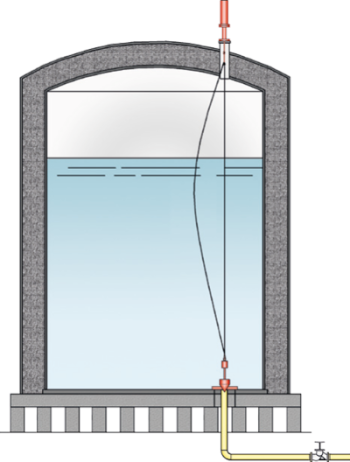

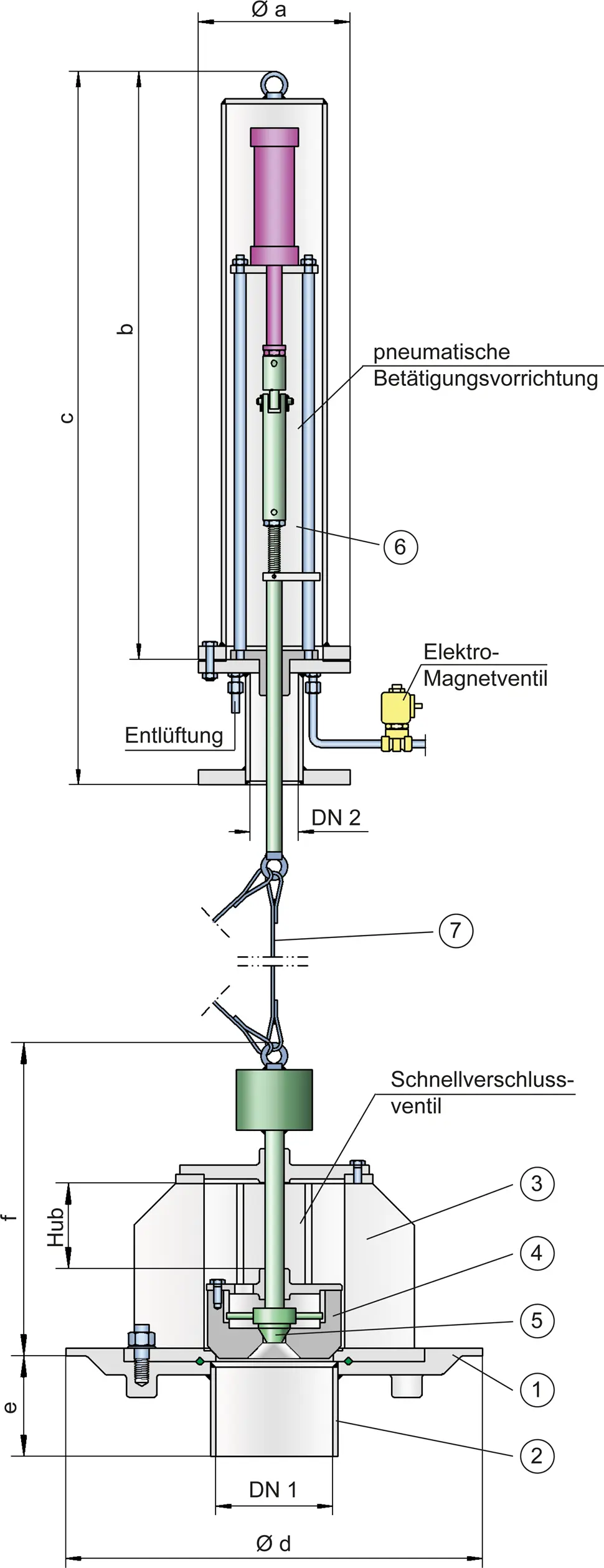

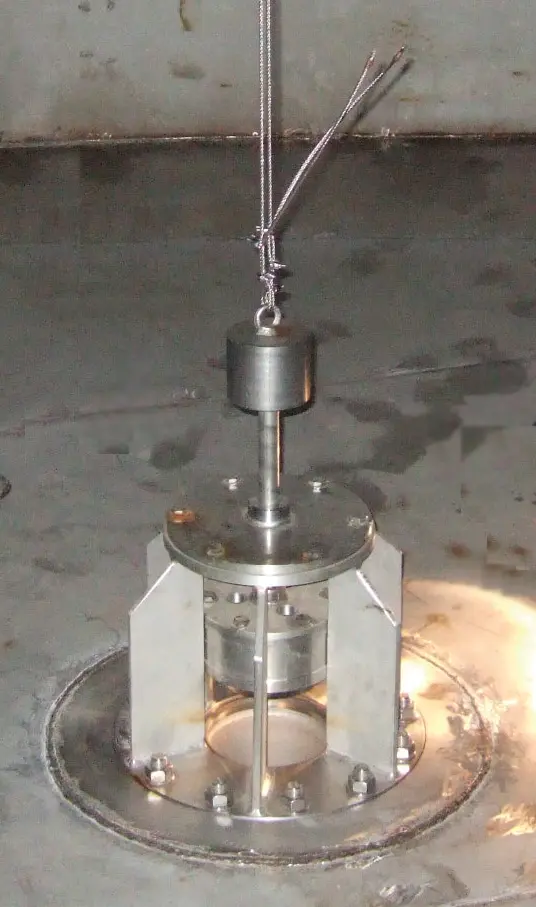

Das Gerät besteht im Wesentlichen aus der in den Behälterboden einzuschweißenden Bodenplatte Bodenplatte Eine Bodenplatte bildet innerhalb eines Tanks das Fundament zur Installation von Tankzubehör, z. B. Absauganlagen oder Tankventile. (1) mit dem Stutzen (2) zum Anschweißen der Entleerungsleitung, dem angeflanschten eigentlichen Schnellverschlussventil (3) mit Ventilkolben (4) und Entlastungsventilkegel (5) und der auf dem Behälterdach zu montierenden kompletten pneumatischen Betätigungsvorrichtung (6). Mit metallisch eingeschliffenem Ventilkolben und Entlastungsventilkegel wird die erforderliche Dichtheit erreicht. Die Verbindung zwischen Schnellverschlussventil (3) und Betätigungsvorrichtung (6) erfolgt durch das Betätigungsseil (7). Ein zusätzliches Notseil ermöglicht das Öffnen des Schnellverschlussventils bei einer Beschädigung des Haupt-Betätigungsseiles.
Fail-Safe- Konzept
Im Normalbetrieb werden diese Geräte durch einen Pneumatikzylinder in der Offenstellung gehalten. Über die Steuerleitung wird der Kolben im Pneumatikzylinder betätigt. Dadurch wird die Kolbenstange mit der Betätigungsspindel eingefahren, um den Ventilkolben anzuheben und im Betriebsfall das Ventil geöffnet zu halten. Erst im Notfall wird durch eine Fernauslösung über ein Steuerventil, das im Allgemeinen nicht zum Lieferumfang gehört, das Bodenventil geschlossen. Soll das Bodenablassventil geschlossen werden, muss das Steuerventil betätigt werden, wodurch der Pneumatikzylinder entlüftet wird. Der Ventilkolben fällt dann durch sein Eigengewicht herunter und schließt das Ventil. Die Steuerung ist so zu konzipieren, dass bei einem Energieausfall das Ventil selbsttätig schließt (Fail-Safe- Konzept).
Individuell angepasste Lösungen für Anlagenspezifikationen
Der Aufbau dieser Armaturen ist unabhängig von der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. . Die Nennweite DN1 wird durch den Anschlussdurchmesser der Entleerungsleitung vorgegeben – Standard DN 150 (6"). Die Armaturen arbeiten drucklos. Um das Ventil nach einem Schnellschluss wieder zu öffnen, wird ein Druck berücksichtigt, der sich aus der Höhe der Flüssigkeitssäule über dem Ventil und dem Druck im Gasraum ergibt. Die Werkstoffauswahl erfolgt in Abhängigkeit vom Medium und der max. Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. . Bei der Auswahl einer vom Standard abweichenden Nennweite und Anschlussart (hinsichtlich Schweißfase der Bodenplatte und des Bodenrohres) ist die jeweilige Anlagenspezifikation zu berücksichtigen.
Maßtabelle
| DN 1 | DN 2 | a | b | c | d | e | f | Hub Hub Hub ist der tatsächlicher Weg des Ventiltellers vom Hauptventil aus der Geschlossenstellung heraus. |
| 150 / 6" | 80 / 3" | 200 | 1130 | 1430 | 550 | 175 | 465 | 160 |
| 200 / 8" | 80 / 3" | 200 | 1130 | 1430 | 600 | 175 | 470 | 160 |
| 250 / 10“ | 80 / 3“ | 200 | 1130 | 1430 | 740 | 175 | 485 | 160 |
Abmessungen in mm
Material Schnellverschluss-Bodenablassventil
| Bodenplatte mit Rohrstutzen | * |
| Ventilgehäuse mit Ventilkegel | Edelstahl |
| Dichtring Dichtring Der Dichtring ist eine kreisrunde Dichtung mit einem rechteckigen Querschnitt. | * |
| Betätigungsseil | Edelstahl |
* nach Kundenanforderung
Material
| Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. | Edelstahl |
| Betätigungsspindel | Edelstahl |
| Führungsbuchse | Kupfer |
| Dichtung Dichtung Als Dichtung bezeichnet man Bauteile, die die Aufgabe haben, ungewollte Stoffübergänge von einem Raum in einen anderen zu verhindern oder zu begrenzen. | PTFE |
| Schutzkappe | Edelstahl |
| Pneumatik-Zylinder | Aluminium |
Flanschanschlussart
| EN 1092-1, Form B, PN 40 oder nach Anforderung |
Erforderliche Daten für die Auslegung
EinlagerungsmediumBetriebstemperatur T (°C)
Betriebsdruck Betriebsdruck Der Betriebsdruck ist der Druck, der bei Betrieb des Betriebsmittels unter Bemessungsbedingungen erreicht wird. p (bar)
Anschlussnennweite DN 1
Tankhöhe (m)
Auswahl und Auslegung
Die wichtigsten Prozessdaten und Produkteigenschaften des Einlagerungsmediums sowie die Lagertemperatur legen den Werkstoff für das infrage kommende Ventil fest. Anschließend werden Nennweite und Anschlussart überprüft bzw. ausgewählt.
Verfügbar sind die Ventilnennweiten DN 150 (6“) und DN 200 (8“), wobei der Aufsatz für die pneumatische Steuereinrichtung grundsätzlich in DN 80 (3“) ausgeführt wird.
Die Länge des Betätigungsseils und des Notseils wird durch die Tankhöhe vorgegeben. Die genaue Längeneinstellung erfolgt bei der Montage. Der Werkstoff für den Dichtring ist auf die Betriebsbedingungen bzw. besondere Anforderungen abzustimmen.
Der Werkstoff der Bodenplatte muss kompatibel mit dem Werkstoff des Tankbodens sein. Wird das Material für die Bodenplatte bauseits zur Verfügung gestellt, muss eine enge Abstimmung zwischen Fertigungsplanung und Montageplanung erfolgen.
Für besondere Anforderungen an Ventil oder Betätigungsvorrichtung (z.B. mit induktiver Positionsanzeige) sind auch Sonderausführungen möglich.
Abweichungen von der Standardausführung werden mit unseren Ingenieuren für den jeweiligen Anwendungsfall ausgelegt und spezifiziert.
