LDA
Flüssigkeits-Detonationssicherung für Füllleitungen – Inneneinbau
Merkmale
Funktion und Beschreibung
Verhinderung der Flammenausbreitung im Tank bei Zündung
Die Flüssigkeits-Detonationssicherung Flüssigkeits-Detonationssicherung Eine Flüssigkeits-Detonationssicherung ist eine Flammendurchschlagsicherung für Lagerbehälter. der Baureihe PROTEGO® LDA ist für die Füllleitung von Lagerbehältern entwickelt worden, deren Leitung nicht ständig mit Produkt Produkt Die Benennung „Produkt“ umfasst Geräte, Schutzsysteme, Vorrichtungen, Komponenten und ihre Kombinationen. gefüllt ist und zeitweise ein zündfähiges Gemisch enthält. Die Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. wird im Inneren des Behälters am Ende der Leitung eingebaut und verhindert im Falle einer Zündung der explosionsfähigen Atmosphäre die Übertragung der Verbrennung in den Tank. Die Flüssigkeits- Detonationssicherungen funktionieren nach dem Siphonprinzip bei denen das flüssige Produkt als Sperrflüssigkeit dient.
Reduzierung der Flammenfortpflanzungsgeschwindigkeit
Beim Einlaufen einer stark beschleunigten Rohrdeflagration oder auch Detonation Detonation Explosion, die sich mit Überschallgeschwindigkeit fortpflanzt, gekennzeichnet durch eine Stoßwelle. werden Verbrennungsdruck und Flammenfortpflanzungsgeschwindigkeit zunächst durch die Konstruktion erheblich reduziert und in eine energieärmere Deflagration überführt, die dann von der verbleibenden Tauchflüssigkeit aufgehalten wird.
Für Explosionsgruppen IIA bis IIB3
Die Einsatzgrenzen der Armatur liegen bezüglich der Produktdampf/ Luft-Gemische bei einer Temperatur von +60°C und einem Druck von 1,1 bar absolut. Dadurch werden alle in der Praxis möglichen Betriebszustände von entleerten Rohrleitungen für brennbare Flüssigkeiten abgedeckt. Die Flüssigkeits- Detonationssicherung Detonationssicherung Flammendurchschlagsicherung, die einen Flammendurchschlag bei Detonationen verhindert. ist standardmäßig bis 10 bar ausgelegt und damit explosionsdruckfest. Die Armatur bietet Sicherheit für nahezu alle brennbaren Flüssigkeiten und ist zugelassen für die Explosionsgruppen IIA bis IIB3. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte das Volumenstromdiagramm auf den folgenden Seiten
| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" |
| a | 500 | 580 | 700 | 700 | 825 | 925 | 1050 | 1150 | 1350 | 1650 | 2000 |
| b | 538 | 620 | 745 | 745 | 870 | 975 | 1102 | 1205 | 1405 | 1712 | 2068 |
| c | 725 | 805 | 925 | 925 | 1050 | 1145 | 1270 | 1380 | 1580 | 1880 | 2300 |
| d | 115 | 140 | 168 | 168 | 220 | 245 | 325 | 356 | 500 | 600 | 700 |
| e | 50 | 58 | 65 | 65 | 95 | 105 | 135 | 155 | 200 | 250 | 300 |
Abmessungen in mm
Materialauswahl für Gehäuse
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Sonderabnahmen auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Auslassart
| gerades Rohr | I |
| abgeschrägtes Rohr | II |
| EN 1092-1, Form B1 bzw. DIN 2501, Form C | III (EN bzw. DIN) |
| ASME B16.5 CL 150 R.F. | III (ASME) |
andere Anschlüsse auf Anfrage

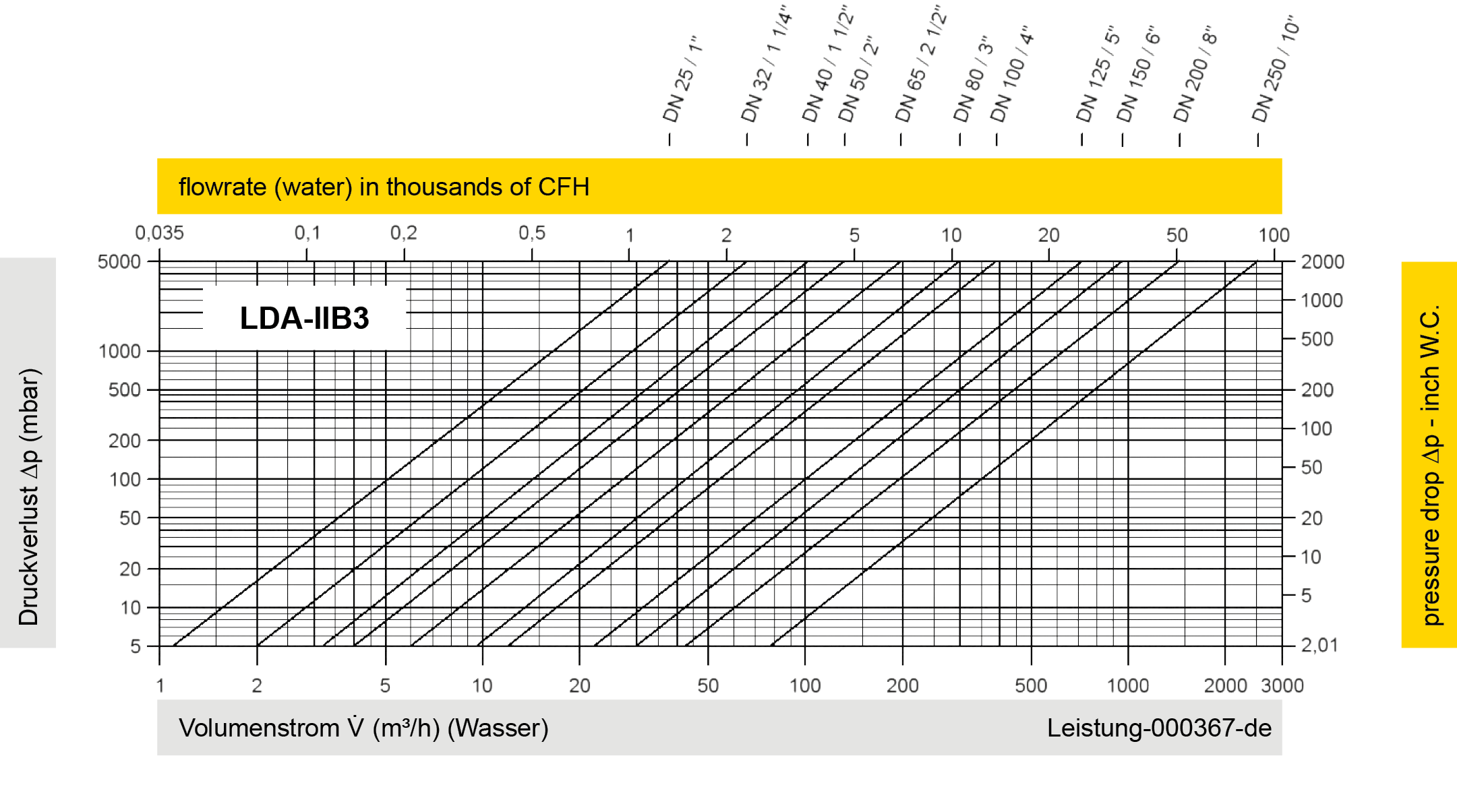

Volumenstromdiagramm
Der Volumenstrom V in m³/h ist mit Wasser ermittelt worden gemäß DIN EN 60534 bei der Temperatur Tn = 20°C und einem Druck pn = 1,013 bar, kinematische Viskosität v = 10-6 m²/s.
Um elektrostatische Aufladung von brennbaren Flüssigkeiten zu vermeiden, ist eine maximale Durchflussmenge nicht zu überschreiten (siehe TRGS 727, CENELEC-Report CLC/TR 60079-32-1).
