FA-I
Deflagrationsrohrsicherung konzentrische Bauform, beidseitig wirkend
Merkmale
Funktion und Beschreibung
Effiziente Strömungsleistung
Bei der Entwicklung der Deflagrationsrohrsicherung Deflagrationsrohrsicherung Eine Deflagrationssicherung ist eine Flammendurchschlagsicherung, die einen Flammendurchschlag bei Deflagrationen verhindert. vom Typ PROTEGO® FA-I wurde besonderer Wert auf eine Optimierung der strömungsmechanischen Eigenschaften gelegt. Bei konstanter Anschlussgröße kann über die Wahl der FLAMMENFILTER® FLAMMENFILTER® Der FLAMMENFILTER® ist eine runde Scheibe, in der abwechselnd geriffeltes und glattes Metallband aufgewickelt sind. Größe,die Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. ausgewählt werden, die die effizienteste Strömungsleistung bietet. Beim Einbau der Deflagrationsrohrsicherung ist darauf zu achten, dass der Abstand zwischen potentieller Zündquelle Zündquelle Jede Quelle, die ausreichend Energie besitzt, die Verbrennung auszulösen. und dem Einbauort der Armatur, das so genannte maximale L/D-Verhältnis (L/D)max (Rohrlänge/ Rohrdurchmesser), einen von der Gerätegröße abhängigen Wert (siehe Tabelle 4), nicht überschreitet.
Hauptbestandteil - PROTEGO® Flammensicherung

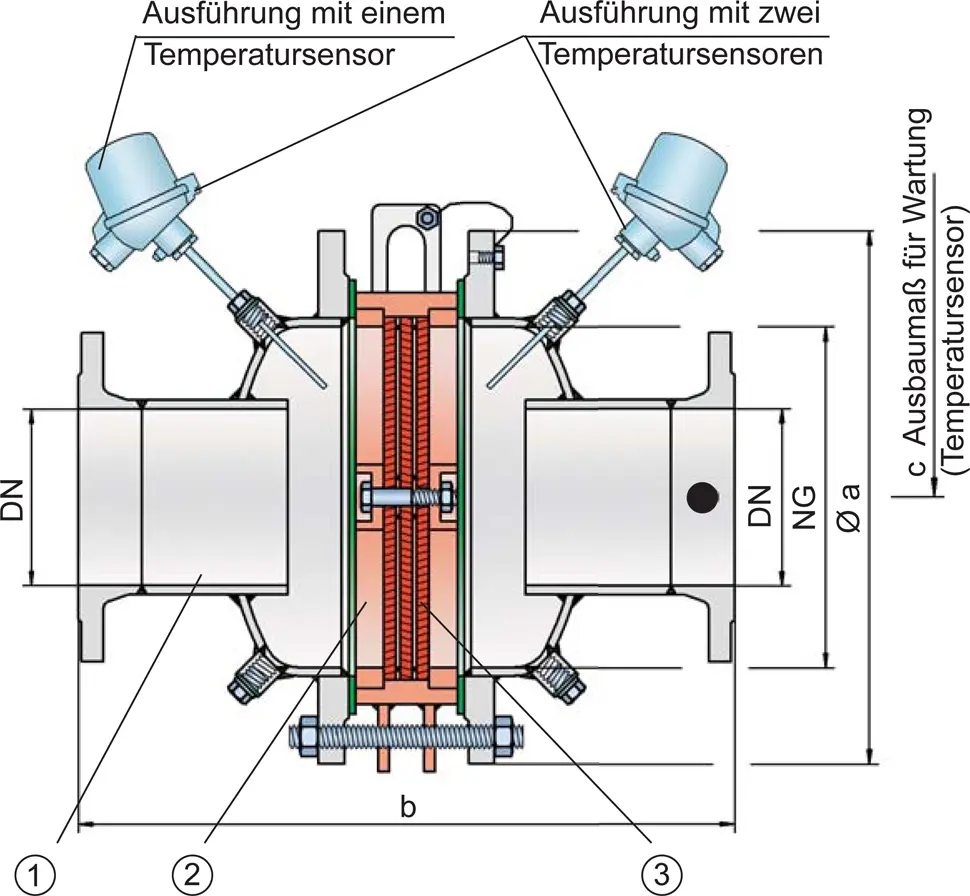

Die Deflagrationsrohrsicherung ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Armatur aus zwei Gehäusehälften (1) und der PROTEGO® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. (2) in der Mitte. Mehrere FLAMMENFILTER® (3) und Zwischenlagen kennzeichnen die PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen der Armatur werden Anzahl und Spaltweite der FLAMMENFILTER® abgestimmt.
Für Explosionsgruppen IIA bis IIB3
Durch Angabe der Betriebsparameter wie Temperatur, Druck und Explosionsgruppe bzw. der Zusammensetzung des Mediums kann die optimale Deflagrationsrohrsicherung ausgewählt werden. Flammendurchschlagsicherungen vom Typ PROTEGO® FA-I sind für die Explosionsgruppen IIA bis IIB3 verfügbar.
Viele individuelle Zulassungen
Die Standardausführung ist bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C und einem Betriebsdruck Betriebsdruck Der Betriebsdruck ist der Druck, der bei Betrieb des Betriebsmittels unter Bemessungsbedingungen erreicht wird. von 1,1 bar absolut einsetzbar. Davon abweichend sind Armaturen mit Sonderzulassungen für höhere Drücke (siehe Tabelle 3) und höhere Temperaturen auf Anfrage erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nenngrößen/Nennweiten (NG/DN) - Kombination benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten. Weitere Nenngrößen/Nennweiten (NG/DN) - Kombinationen mit verbesserter Strömungsleistung auf Anfrage
| Standard | ||||||||||||
| NG | 150 / 6“ | 150 / 6“ | 200 / 8“ | 300 / 12“ | 400 / 16“ | 500 / 20“ | 600 / 24“ | 800 / 32“ | 1000 / 40“ | 1200 / 48“ | 1400 / 56“ | 1600 / 64“ |
| DN | ≤50 / 2" | 80 / 3" | ≤100 / 4" | ≤150 / 6" | ≤200 / 8" | ≤250 / 10" | ≤300 / 12" | ≤400 / 16" | ≤500 / 20" | ≤600 / 24" | ≤800 / 32" | ≤800 / 32" |
| a | 285 | 285 | 340 | 445 | 565 | 670 | 780 | 975 | 1175 | 1405 | 1630 | 1830 |
| Expl. Gr. | ||||||||||||
| IIA b* | 364 | 364 | 452 | 584 | 638 | 688 | 800 | 900 | 1000 | 1100 | 1350 | 1450 |
| IIB3 b* | 364 | 364 | 464 | 596 | 650 | 700 | 800 | 900 | 1000 | 1100 | 1350 | 1450 |
| c | 500 | 500 | 520 | 570 | 620 | 670 | 800 | 900 | 1000 | 1100 | 1350 | 1450 |
Abmessungen in mm
*Das Maß b gilt nur für P1,2 (IIA) und P1,1 (IIB3)
Materialauswahl für Gehäuse
| Ausführung | A | B | C |
| Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. | Stahl | Edelstahl | Hastelloy |
| Dichtung Dichtung Als Dichtung bezeichnet man Bauteile, die die Aufgabe haben, ungewollte Stoffübergänge von einem Raum in einen anderen zu verhindern oder zu begrenzen. | PTFE | PTFE | PTFE |
| Flammensicherung | A, B | C | D |
Das Gehäuse kann auch in Werkstoff Stahl mit ECTFE- Beschichtung Beschichtung Beschichten ist das Aufbringen einer festhaftenden Schicht aus formlosem Stoff auf die Oberfläche eines Werkstücks. geliefert werden. Sonderwerkstoffe auf Anfrage.
Materialkombinationen der Flammensicherung
| Ausführung | A | C | D |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Hastelloy |
| FLAMMENFILTER®* | Edelstahl | Edelstahl | Hastelloy |
| Zwischenlagen | Edelstahl | Edelstahl | Hastelloy |
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar.
Sonderwerkstoffe auf Anfrage.
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | NG | 150 / 6" | 150 / 6" | 200 / 8" | 300 / 12" | 400 / 16" | 500 / 20" | 600 / 24" | 800 / 32" | 1000 / 40" | 1200 / 48" | 1400 / 56" | 1600 / 64" |
| DN | ≤50 / 2" | 80 / 3" | ≤100 / 4" | ≤150 / 6" | ≤200 / 8" | ≤250 / 10" | ≤300 / 12" | ≤400 / 16" | ≤500 / 20" | ≤600 / 24" | ≤800 / 32" | ≤800 / 32" | |
| IIA | Pmax | 1,8 | 1,8 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,4 | 1,3 | 1,3 | 1,2 | 1,1 |
| IIB3 | Pmax | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,1 | 1,1 | 1,1 |
Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
Maximales L/D-Verhältnis
| Standard | NG | 150 / 6" | 150 / 6" | 200 / 8'' | 300 / 12'' | 400 / 16'' | 500 / 20'' | 600 / 24'' | 800 / 32" | 1000 / 40'' | 1200 / 48'' | 1400 / 56'' | 1600 / 64'' |
| DN | 50 / 1" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 400 / 16" | 500 / 20" | 600 / 24" | 800 / 32" | 800 / 32" | |
| IIA | (L / D)max | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| IIA | Pmax | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,3 | 1,3 | 1,2 | 1,1 |
| IIA | Kennzeichnung | - | - | - | - | - | - | - | - | - | - | - | |
| IIB3 | (L / D)max | 50 | 50 | 40 | 40 | 35 | 35 | 35 | 30 | 30 | 30 | 25 | 25 |
| IIB3 | Pmax | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
| IIB3 | Kennzeichnung | - | - | X6 | X6 | X7 | X7 | X7 | X8 | X8 | X8 | X9 | X9 |
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)

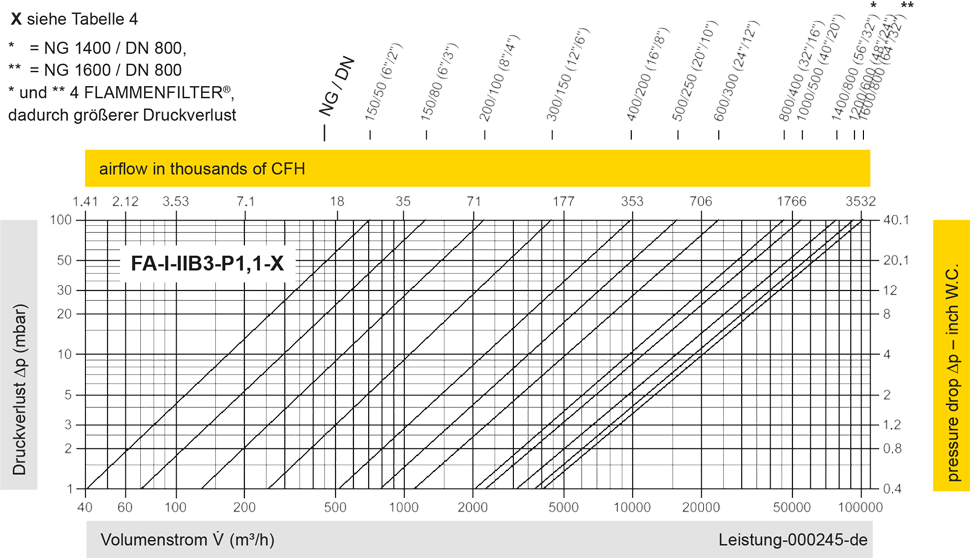

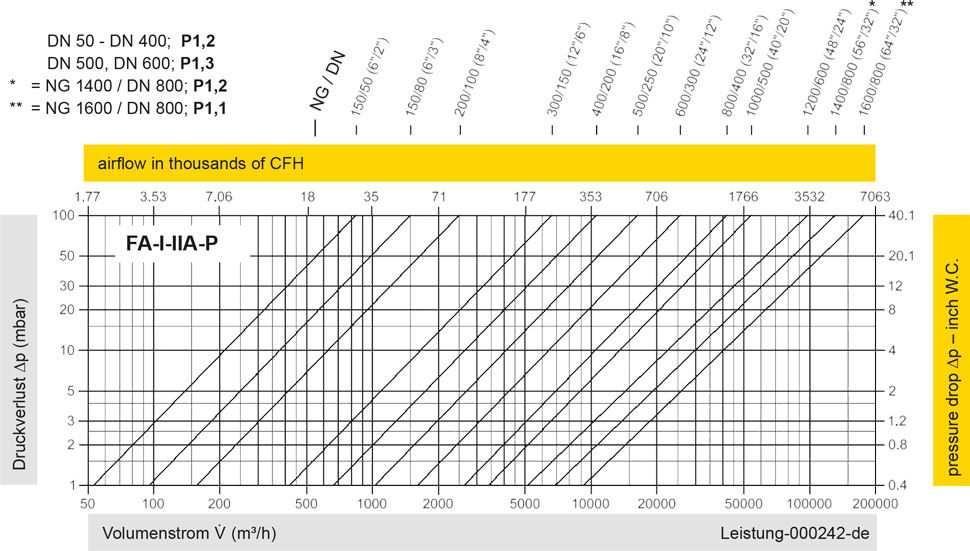

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
