FA-G
Deflagrationsrohrsicherung konzentrische Bauform, beidseitig wirkend
Merkmale
Funktion und Beschreibung
Kompakte Bauweise der Deflagrationsrohrsicherung
Die Deflagrationsrohrsicherung der Baureihe PROTEGO® FA-G ist durch die kompakte Bauweise in idealer Weise zum Einbau in Rohrleitungen mit Durchmessern bis 2“ geeignet. Insbesondere zur Absicherungen von Brennstoffzuführungen werden die Armaturen in geringem Abstand zum Brenner installiert. Der Abstand zwischen potentieller Zündquelle und dem Einbauort der Deflagrationsrohrsicherung darf einen bestimmten Wert nicht überschreiten. Dieser Wert wird als so genanntes maximales L/D-Verhältnis (L/D)max, d.h. Rohrlänge/Rohrdurchmesser beschrieben und beträgt für Deflagrationsrohrsicherungen gemäß EN ISO 16852 der Explosionsgruppe IIA bis IIB3 (L/D)max ≤ 50 und für Armaturen der Explosionsgruppe IIC (L/D)max ≤ 30.
Hauptbestandteil - PROTEGO® Flammensicherung
Die Deflagrationsrohrsicherung ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Armatur aus zwei Gehäuseteilen (1) mit integrierter PROTEGO® Flammensicherung in der Mitte. Mehrere FLAMMENFILTER® (2) und Zwischenlagen kennzeichnen die PROTEGO®Flammensicherung. Die Spaltweite und Anzahl der FLAMMENFILTER® werden durch die Betriebsparameter des durchströmenden Gemisches (Explosionsgruppe, Druck Temperatur) bestimmt. Flammendurchschlagsicherungen vom Typ PROTEGO® FA-G sind für alle Explosionsgruppen von IIA bis IIC verfügbar.
Viele individuelle Zulassungen
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck nach Tabelle 3 einsetzbar. Davon abweichend sind Geräte mit Sonderzulassungen für höhere Drücke und höhere Temperaturen auf Anfrage erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | G ½" | G ¾" | G 1" | G 1¼" | G 1½" | G 2" |
| a | 80 | 80 | 100 | 100 | 155 | 155 |
| b | 55 | 55 | 76 | 76 | 124 | 124 |
| c (IIA bis IIB3) | 100 | 100 | 110 | 110 | 170 | 170 |
| c (IIB und IIC) | 112 | 112 | 122 | 122 | 170 | 170 |
| d | — | — | — | — | 400 | 400 |
| SW | 32 | 32 | 50 | 50 | 75 | 75 |
Abmessungen in mm, SW = Schlüsselweite
Materialauswahl
| Ausführung | B | C |
| Gehäuse | Edelstahl | Hastelloy |
| Dichtung | PTFE | PTFE |
| FLAMMENFILTER®* | Edelstahl | Hastelloy |
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäusewerkstoffe lieferbar.
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
| < 0,50 mm | IIC | B |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| Expl. Gr | DN | G ½" | G ¾" | G 1" | G 1¼" | G 1½" | G 2'' |
| IIA | Pmax | 1,4 | 1,4 | 1,4 | 1,4 | 1,5 | 1,5 |
| IIB3 | Pmax | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 |
| IIC | Pmax | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in °C |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Anschlussart
| Rohrgewinde DIN ISO 228-1 | DIN |
andere Gewindeanschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)
Ausführungen mit Flanschanschluss auf Anfrage

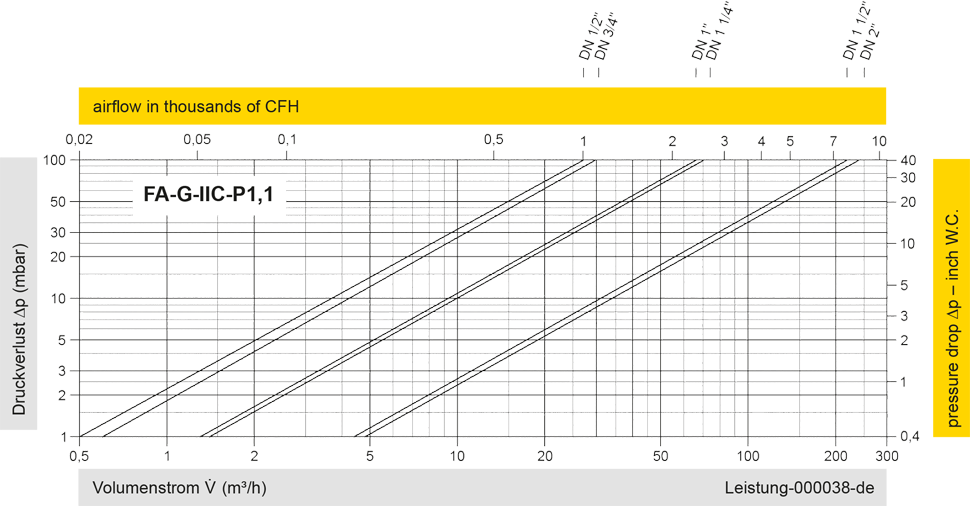

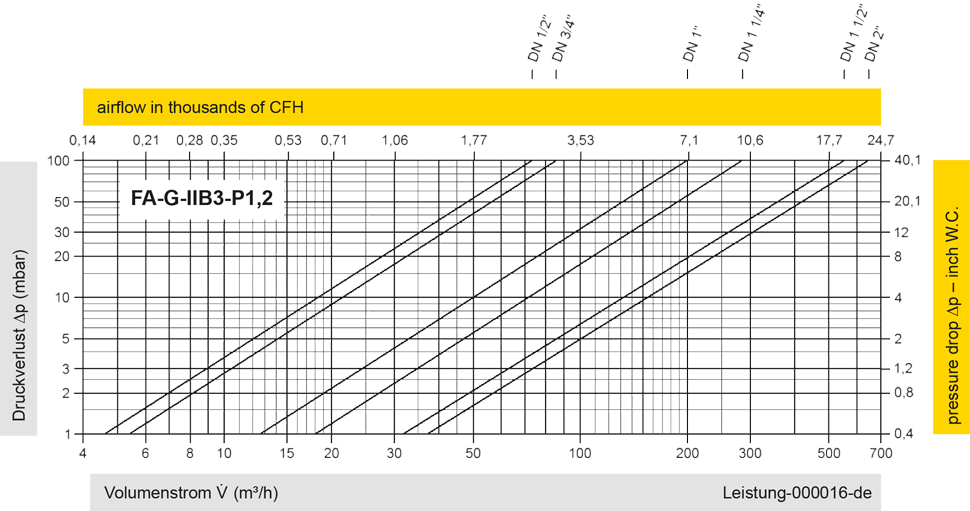

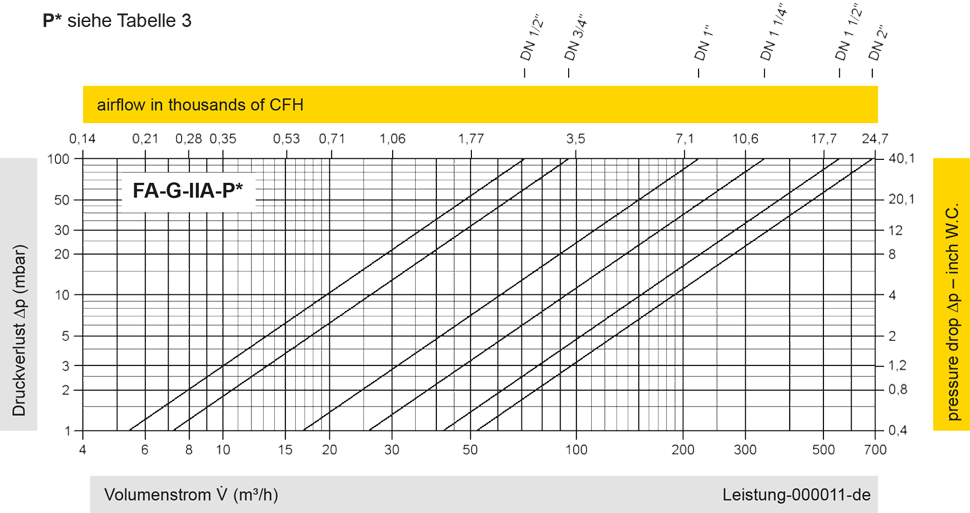

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
