Merkmale
Funktion und Beschreibung
Hoch entwickeltes Überdruckventil
Das Ventil des Typs PROTEGO® ER/VH ist ein hoch entwickeltes Überdruckventil für große Strömungsleistungen. Es wird vor allem als Armatur zur Notentlüftung von Lagertanks, Behältern, Silos und verfahrenstechnischen Apparaten eingesetzt und bietet Schutz vor unzulässigem Überdruck bzw. verhindert unzulässige Produktverluste bis nahe zum Ansprechdruck. Es ist dazu ausgelegt, besonders große Mengen abzuführen, um ein Aufreißen des Behälters an unvorhersehbarer Stelle zu verhindern. Durch einen Hebel mit arretierbarer Gewichtsbelastung werden größere Einstelldrücke erreicht. Die Arretierung wird vom Werk fest vorgegeben. Ab DN 500 können diese Geräte auch als Deckenmannlöcher Verwendung finden.
Patentierte Ventilteller-Technologie
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub bei vollem Öffnungsquerschnitt. Hierbei unterstützt die Ventiltellerkrempe das Öffnungsverhalten. Diese Technologie erlaubt einen Ansprechdruck, der nur 10% unter dem maximal zulässigen (Tank-)Druck liegt. Das sofortige Öffnen auf volle Leistung kommt dem Verhalten eines klassischen Sicherheitsventils gleich und das bereits bei geringsten Drücken. Der Ventilteller ist einseitig gelagert.
Hoch entwickelte Fertigungstechnologie
Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl mit eingelegter O-Ring-Dichtung und mit exakt eingeschliffenem Ventilteller sowie einer stabilen Gehäusekonstruktion gewährleistet. Nachdem der Überdruck abgeführt wurde, schließt das Ventil wieder und bleibt dicht.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" | 450 / 18" | 500 / 20" | 600 / 24" | 700 / 28" |
| a | 305 | 375 | 425 | 445 | 495 | 545 | 615 | 715 | 795 |
| b | 350 | 365 | 385 | 390 | 390 | 415 | 430 | 450 | 465 |
| c | 200 | 240 | 265 | 285 | 310 | 330 | 360 | 410 | 450 |
| d | 590 | 735 | 780 | 845 | 890 | 1070 | 1090 | 1140 | 1380 |
Abmessungen in mm
Materialauswahl
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Ventilsitze | Edelstahl | Edelstahl |
| Ventilteller | Edelstahl oder Stahl-Edelstahl | Edelstahl |
| Abdichtung | FPM | FPM |
| Gewicht | Stahl | Edelstahl |
Sonderwerkstoffe auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Der Ventilteller ist gewichtsbelastet. Niedrigere Ansprechdrücke werden im Allgemeinen ohne Hebelkonstruktion (siehe ER-V-LP, ER/V), höhere Ansprechdrücke mit Federbelastung (siehe ER/V-F) realisiert.Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| DN 200 bis DN 350 | >+40 mbar | +60 mbar |
| DN 400 bis DN 700 | >+25 mbar | +60 mbar |
Niedrigere und höhere Druckeinstellungen auf Anfrage.

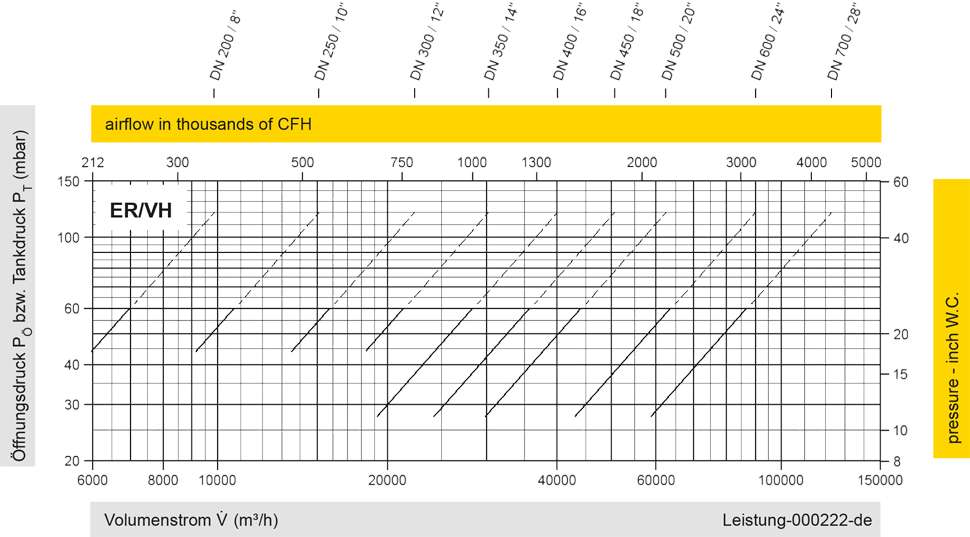

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
