EB

Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube

Merkmale

Umfassender Wetterschutz
Wetterschutzhaube mit Schutzgitter schützt die PROTEGO® Flammensicherung vor Fremdkörpern, Tieren und Witterung

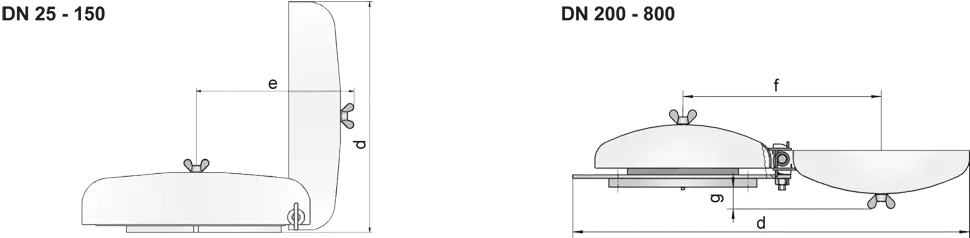

Sichtbare Brandanzeige durch kippbare Wetterschutzhaube
im Brandfall klappt die Wetterschutzhaube zur Seite und zeigt den Brand weit sichtbar an
Sicherheit bei Kohlenstoffanwendungen
bietet Sicherheit bei atmosphärischen Deflagrationen, kurzzeitigen Abbrand und bei Dauerbrand für reine Kohlenwasserstoffe
Chemisch beständig
zentral angeordnetes Schmelzelement ist chemisch beständig
Modularer Aufbau
ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelner FLAMMENFILTER®
Einfache Wartung
ohne Ausbau der FLAMMENFILTER®
Ersatzteile
preiswerte Ersatzteile

Funktion und Beschreibung

Hauptbestandteil - PROTEGO® Flammensicherung

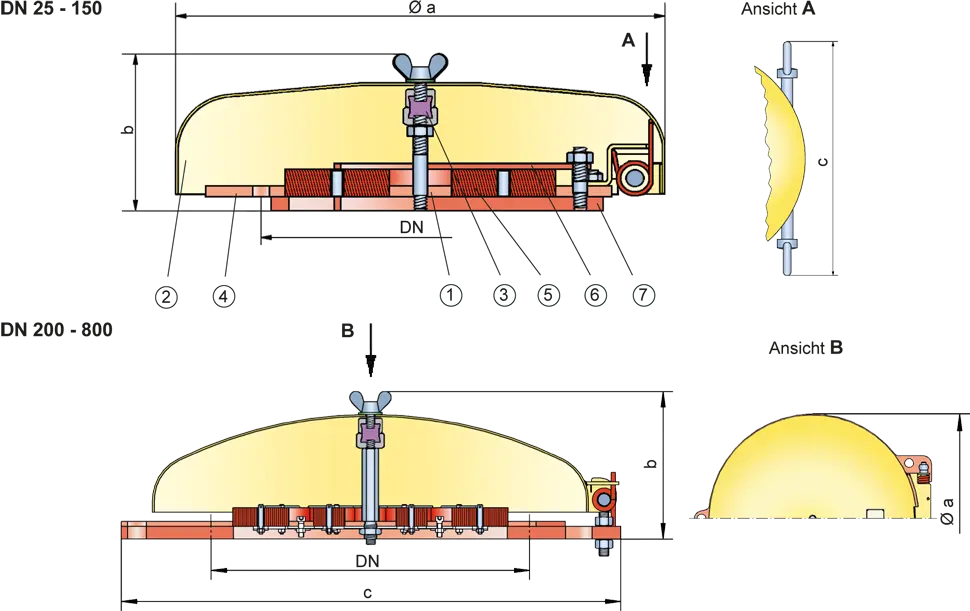

Die Armatur vom Typ PROTEGO® EB besteht im Wesentlichen aus der PROTEGO® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. (1) und der Haube aus Metall (2). Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement Schmelzelement Das Schmelzelement ist ein Bauteil, das aus einem Gehäuse mit einem Unterteil und einem Oberteil besteht. (3) und die federnd aufgehängte Haube öffnet. Die PROTEGO® Flammensicherung besteht aus einem FLAMMENFILTER® Käfig FLAMMENFILTER® Käfig Der FLAMMENFILTER® Käfig ist ein Gehäuse für den FLAMMENFILTER® Satz. (4) in dem ein oder mehrere FLAMMENFILTER® (5) stabil eingefasst sind, einem Rippenkreuz (6) und einem Rippenring (7).

Für Explosionsgruppe IIB und IIA

In Abhängigkeit von den Einsatzbedingungen werden Höhe, Spaltweite und Anzahl der FLAMMENFILTER® abgestimmt. Flammendurchschlagsicherungen der Baureihe PROTEGO® EB sind für Stoffe der Explosionsgruppe IIA und IIB verfügbar. Die Standardausführung ist bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Kontakt aufnehmen

Sie haben Fragen?
Wenden Sie sich an unsere Ingenieure!

Produktdaten

Maßtabelle DN 25 - 150 für EB-IIA und IIB

Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite

DN25 / 1“32 / 1¼“40 / 1½“50 / 2“65 / 2½"80 / 3“100 / 4“125 / 5“150 / 6“
a 218 218 218 218 218 353 353 353 353
b 113 113 113 113 113 113 113 113 113
c 232 232 232 232 232 306 306 306 306
d 222 222 222 222 222 355 355 355 355
e 217 217 217 217 217 322 322 322 322
EB-IIA und IIB

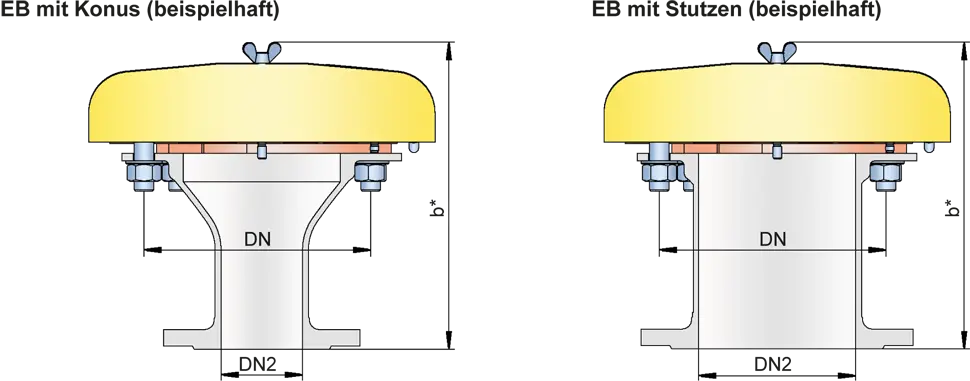

mit Konus / Stutzen**
DN 50 / 2" 80 / 3" 100 / 4" 150 / 6"
DN2 ≤50 / 2" ≤80 / 3" ≤100 / 4" ≤150 / 6"
b* 238 263 383 313
Maßtabelle DN
200 - 800 für EB-IIA
DN 200 / 8“ 300 / 12“ 400 / 16“ 500 / 20“ 600 / 24“ 800 / 32"
a 405 555 705 855 1005 1210
b 177 206 235 265 294 330
c 496 650 802 987 1137 1336
d 900 1200 1500 1820 2120 2525
f 450 600 750 920 1070 1270
g 51 80 109 138 167 204
EB-IIA mit Konus / Stutzen**
DN 200 / 8" 300 / 12" 400 / 16" 500 / 20" 600 / 24" 800 / 32"
DN2 ≤200 / 8" ≤300 / 12" ≤400 / 16" ≤500 / 20" ≤600 / 24" ≤800 / 32"
b* 401 456 535 614 693 830

Abmessungen in mm

** vorhandene DN/DN2 Kombinationen entnehmen Sie der folgenden Tabelle

DN/DN2 Kombinationen für EB mit Konus / Stutzen

Volumenstromdiagramme für EB-DN/DN2-IIA/IIB mit Konus auf Anfrage

DN 50 / 2“ 80 / 3“ 100 / 4“ 150 / 6“ 200 / 8“ 300 / 12“ 400 / 16“ 500 / 20“ 600 / 24“ 800 / 32“
DN2
20 / ¾“ IIA / IIB IIA / IIB IIA / IIB IIA / IIB
25 / 1“ IIA / IIB IIA / IIB IIA / IIB IIA / IIB
32 / 1¼" IIA / IIB IIA / IIB IIA / IIB IIA / IIB
40 / 1½" IIA / IIB IIA / IIB IIA / IIB IIA / IIB
50 / 2“ IIA / IIB IIA / IIB IIA / IIB IIA / IIB IIA
65 / 2½“ IIA / IIB IIA / IIB IIA / IIB
80 / 3“ IIA / IIB IIA / IIB IIA / IIB IIA IIA
100 / 4“ IIA / IIB IIA / IIB IIA IIA
125 / 5“ IIA / IIB IIA
150 / 6“ IIA / IIB IIA IIA IIA
200 / 8“ IIA IIA IIA IIA IIA
250 / 10“ IIA IIA IIA
300 / 12“ IIA IIA IIA
350 / 14“ IIA IIA
400 / 16“ IIA IIA IIA
450 / 18“ IIA IIA IIA
500 / 20“ IIA IIA
600 / 24“ IIA
700 / 28“ IIA

Materialauswahl für Gehäuse

Ausführung AB
Flanschring Stahl Edelstahl
Abdeckhaube Stahl Edelstahl
Konus / Stutzen Stahl Edelstahl
Flammensicherung A, B, CB, C

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung ABC
FLAMMENFILTER® KäfigStahlEdelstahlEdelstahl / Hastelloy
FLAMMENFILTER®EdelstahlEdelstahlHatselloy
RippenringStahlEdelstahlEdelstahl / Hastelloy

Sonderwerkstoffe auf Anfrage

Auswahl der Explosionsgruppe

MESGExpl. Gr. (IEC / CEN)Gas Group (NEC)
> 0,90 mmIIAD
≥ 0,50 mmIIBB

Sonderabnahmen auf Anfrage

Flanschanschlussart

EN 1092-1 (ohne Konus); EN 1092-1; Form B1 (mit Konus / Stutzen)
ASME B16.5 (ohne Konus); ASME B16.5 CL 150 R.F. (mit Konus / Stutzen)

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen drei Ausführungen zur Auswahl:
Ent- und Belüftungshaube in GrundausführungEB
Ent- und Belüftungshaube mit KonusEB - DN/DN2
Ent- und Belüftungshaube mit Konus und HeizmantelEB - H - DN/DN2

Weitere Sonderarmaturen auf Anfrage

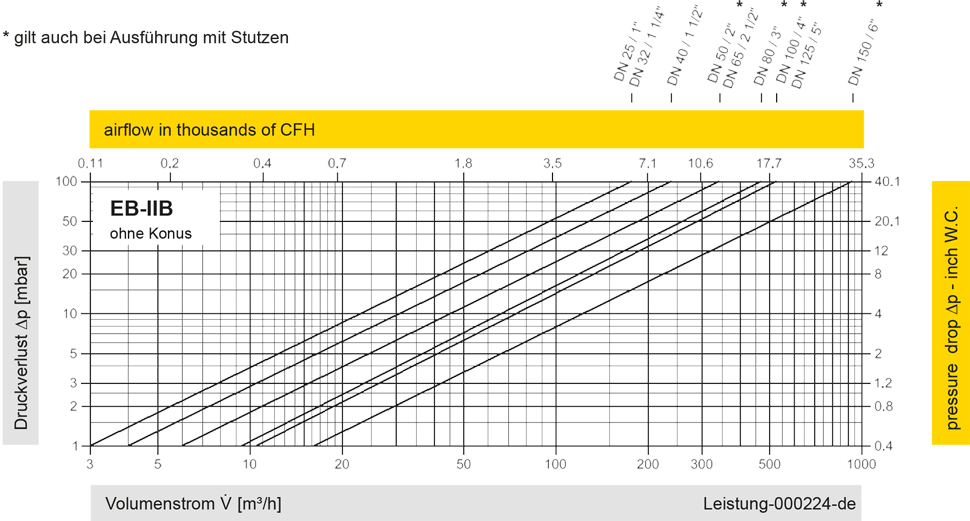

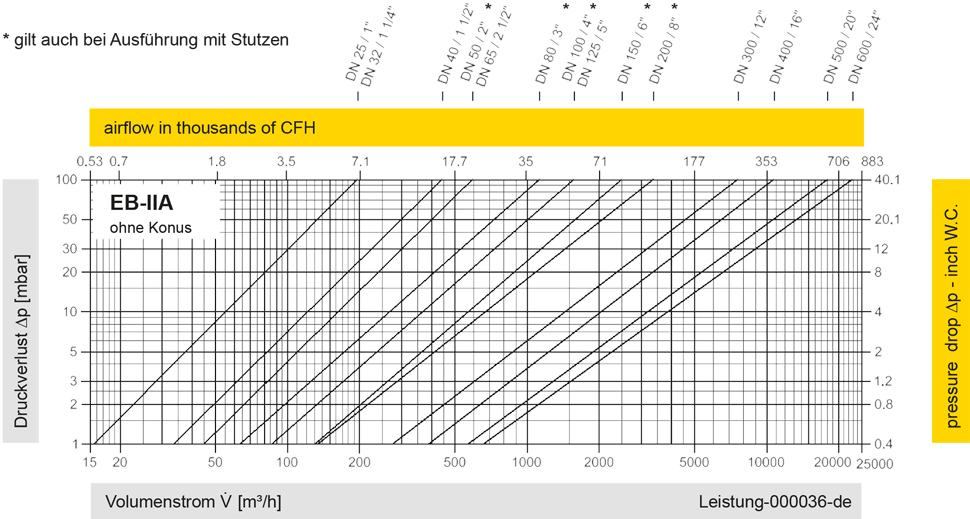

Volumenstromdiagramm

Hinweis: Volumenstromdiagramme für EB-DN/DN2-IIA/IIB mit Konus auf Anfrage

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
