Merkmale
Funktion und Beschreibung
Ent- und Belüftung - zum Einsatz bei aggressiven Produkten
Die Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. der Baureihe PROTEGO® E/KS dient der Ent- und Belüftung von Behältern und Apparaten ohne Druckhaltung. Die Haube wird vollständig aus Kunststoff gefertigt und eignet sich besonders zum Einsatz bei aggressiven Produkten. Das Eindringen von Regenwasser und Schmutz in die Ent- und Belüftungsöffnungen wird durch das Gerät unterbunden. Die Ent- und Belüftungshaube ist nicht flammendurchschlagsicher.
Schutzhaube zur Verhinderung von Flammendurchschlag
Werden Detonationssicherungen in Ent- und Belüftungsleitung eingesetzt, um einen Flammendurchschlag und ein stabilisiertes Brennen zu verhindern, können die Armaturen vom Typ PROTEGO® E/KS als Schutzhaube eingesetzt werden. Ausblas- und Ansaugleitungen können mit der Armatur wirksam gegen das Eindringen von Fremdkörpern geschützt werden. Die Wetterschutzhaube Wetterschutzhaube Eine Wetterschutzhaube ist eine Abdeckung zum Schutz der inneren Bauteile einer Armatur vor Witterungseinflüssen. besteht im Wesentlichen aus einem Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. (1), der Abdeckhaube (2) und den Distanzbuchsen (3).
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" |
| a | 135 | 140 | 145 | 195 | 200 |
| b | 170 | 230 | 300 | 375 | 450 |
Abmessungen in mm
Materialauswahl
| Ausführung | A | B | C |
| Gehäuse | PE | PP | PVDF |
| Abdeckhaube | PE | PP | PVDF |
Sonderwerkstoffe auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Folgende Ausführungen stehen zur Verfügung:Weitere Sonderarmaturen auf Anfrage

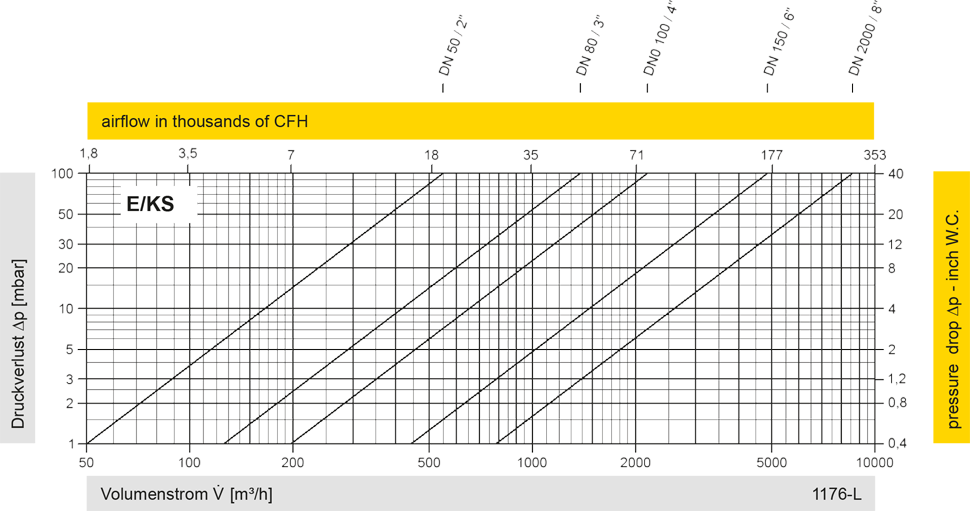

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
