Merkmale
Funktion und Beschreibung
Über- und Unterdruckventil mit Anschlussflansch für eine Entlüftungsleitung
Das Rohrleitungsventil des Typs PROTEGO® DV/ZW-F ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil mit Anschlussflansch für eine Entlüftungsleitung. Es wird vor allem als Über- und Rückströmsicherung in Entlüftungsleitungen von Tanks, Behältern und verfahrenstechnischen Apparaten installiert und bietet Schutz vor unzulässigem Über- und Unterdruck. Weiterhin werden bis kurz vor Erreichen des Ansprechdruckes Emissionsverluste vermieden und unzulässiger Lufteintritt verhindert. Das Ventil ist so konzipiert, dass bei unzulässigem Überdruck die entweichenden Emissionen in einer Abgasleitung abgeführt werden, während bei unzulässigem Unterdruck Luft aus der Atmosphäre angesaugt wird. Aus baulichen Gründen ist der Unterdruckteller eine Nennweite kleiner ausgeführt als der Überdruckteller. Durch die Federbelastung des Überdrucktellers werden höhere Einstelldrücke als beim DV/ZW erreicht.
Vollhub-Technologie
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen. Das Ansprechverhalten ist hierbei auf der Über- und Unterdruckseite gleich, wobei die Belüftung dann einsetzt, wenn der Differenzdruck zwischen dem Atmosphärendruck und dem Unterdruck im Tank größer als der Ansprechdruck des Unterdruckventiltellers wird. Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt.
Optimierte Ventilkonstruktion für maximale Leistung
Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1), (3) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Folie sowie einer stabilen Gehäusekonstruktion gewährleistet. Nachdem der Überdruck abgebaut bzw. der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht. Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung der Vollhubteller sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten der Ventilteller und optimale Performance sowie Reduzierung von Produktverlusten resultieren.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 40 / 1½" | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" |
| a | 280 | 280 | 340 | 390 | 520 |
| b | 85 | 85 | 125 | 140 | 185 |
| c | 210 | 210 | 280 | 310 | 390 |
| d | 565 | 565 | 675 | 805 | 1070 |
Abmessungen in mm
Größere DN auf Anfrage
Baumaße für das Über- und Unterdruckrohrleitungsventil mit Heizmantel auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Heizmantel (DV / ZW-F-H-...) | Stahl | Edelstahl |
| Ventilsitz | Edelstahl | Edelstahl |
| Dichtung | PTFE | PTFE |
Gehäuse können auch mit ECTFE- Beschichtung geliefert werden
Sonderwerkstoffe auf Anfrage
Auswahl Material Überdruckventilteller
| Ausführung | A |
| Druckstufe [mbar] | >+60 bis +500 |
| Ventilteller | Edelstahl |
| Abdichtung | metallisch |
| Druckfeder | Edelstahl |
Sonderwerkstoffe auf Anfrage
Bei niedrigeren Druckeinstellungen Typ DV/ZW verwenden, höhere Druckeinstellungen auf Anfrage.
Auswahl Material Unterdruckventilteller
| Ausführung | A* | B* | C | D |
| Druckstufe [mbar] | -3,5 bis -5,0 | <-5,0 bis -14 | <-14 bis -35 | <-35 bis -50 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl | Edelstahl |
| Abdichtung | FEP | FEP | metallisch | metallisch |
*bei Überdruck bis max. +150 mbar
Sonderwerkstoffe sowie niedrigere Unterdruckeinstellungen auf Anfrage.
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Der Überdruckventilteller ist federbelastet, der Unterdruckventilteller ist gewichtsbelastet. Niedrigere Ansprechdrücke werden auf der Überdruckseite ebenfalls gewichtsbelastet realisiert (Typ DV/ZW).Es stehen zwei Ausführungen zur Auswahl:
Weitere Sonderarmaturen auf Anfrage
Bei Rohrleitungsventilen ist generell der Gegendruck zu beachten, der Einfluss auf den Ansprechdruck und auf das Öffnungsverhalten hat. Für Sonderfälle (z.B. Teillastbetrieb) ist das Ventil auch mit Normalteller (Proportionalverhalten) lieferbar.
Druckeinstellungen
| Überdruck: | +60 mbar | +500 mbar |
| Unterdruck: | -3.5 mbar | -50 mbar |
| Unterdruck: | -3.5 mbar | -14 mbar |
Bei niedrigeren Überdruckeinstellungen Typ DV/ZW verwenden.
Höhere Überdruck- und niedrigere Unterdruckeinstellungen auf Anfrage.

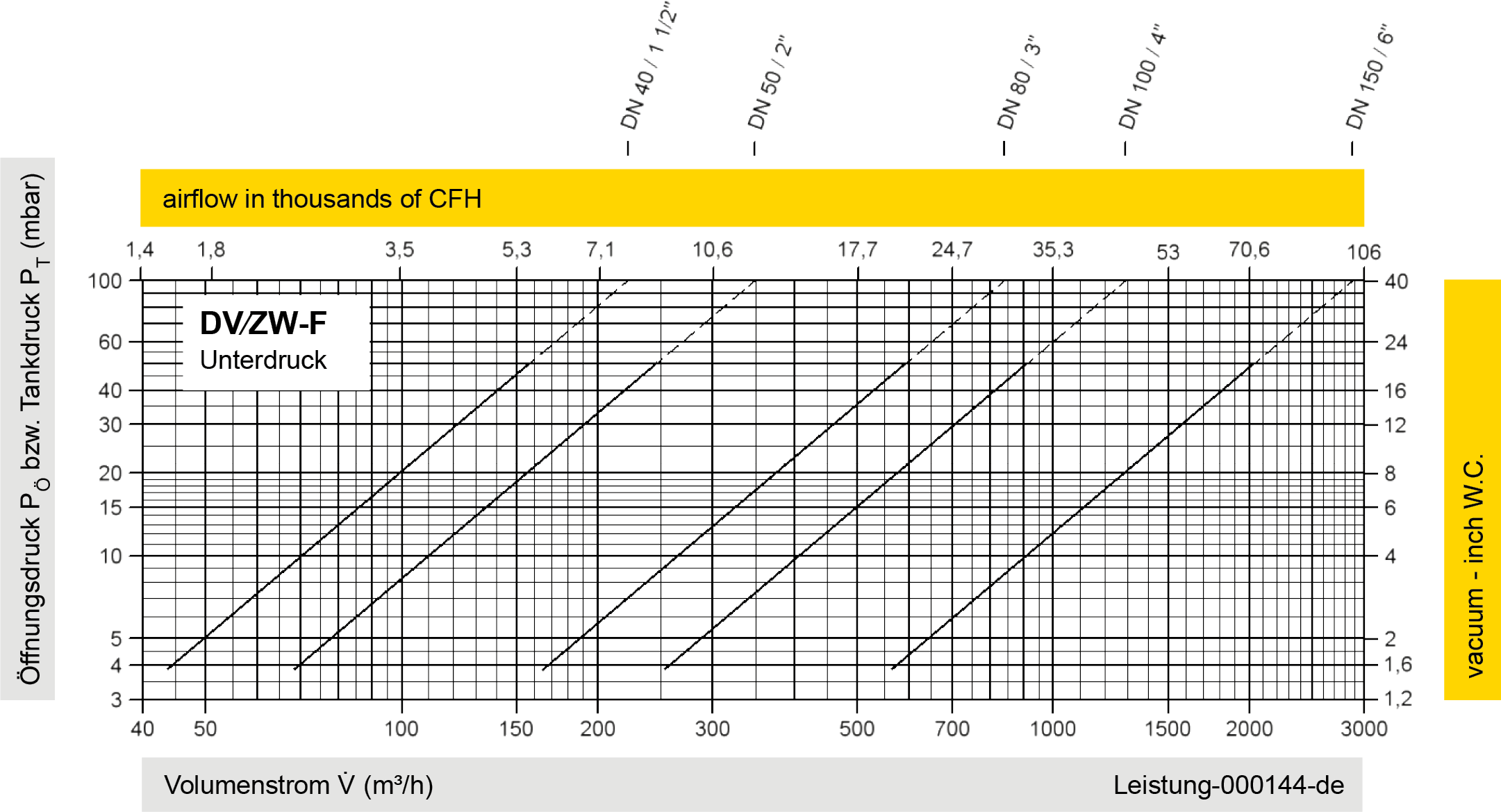

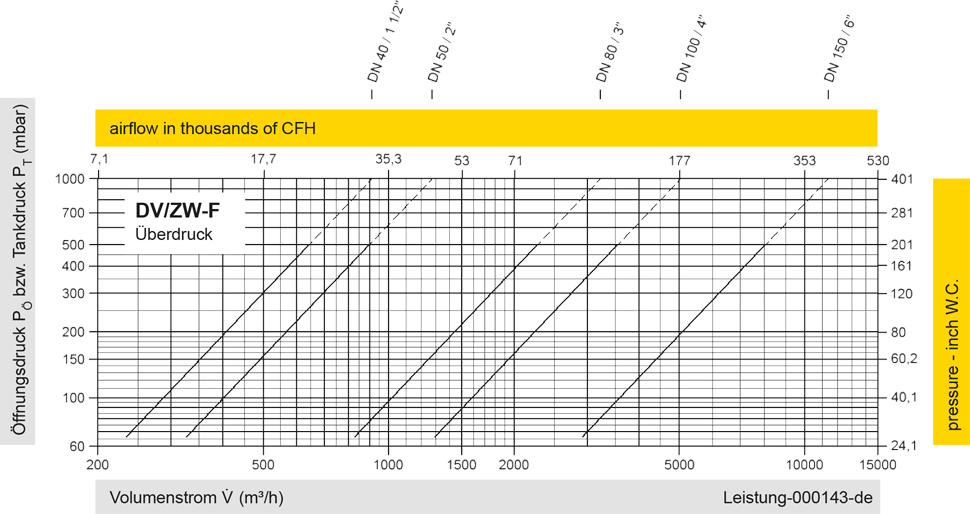

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
