DR-UN
Detonationsrohrsicherung für stabile Detonationen und Deflagrationen in Eckausführung mit Stoßfang, einseitig wirkend
Merkmale
Funktion und Beschreibung
Absicherung von explosionsgefährdeten Anlagen gegen Rohrdeflagrationen und stabile Detonationen
Die Detonationsrohrsicherung vom Typ PROTEGO® DR-UN dienen der Absicherung von explosionsgefährdeten Anlagen gegen Rohrdeflagrationen und stabile Detonationen. In der Eckausführung und mit den PROTEGO® DR/U-baugleichen Maßen bietet die PROTEGO® DR-UN erhebliche Wartungs- und Kostenvorteile. Beim Einlaufen einer Detonation in die Armatur wird dem Detonationsstoß durch den integrierten Stoßfang (1) Energie entzogen, bevor die Flamme in den engen Spalten der FLAMMENFILTER ® (3) gelöscht wird.
Für Explosionsgruppen IIA bis IIB3
Mehrere FLAMMENFILTER® und Zwischenlagen, die in einem FLAMMENFILTER® Käfig (4) stabil eingefasst sind, kennzeichnen die PROTEGO®Flammensicherung (2). Die Spaltweite und Anzahl der FLAMMENFILTER® werden durch die Betriebsparameter des durchströmenden Gemisches (Explosionsgruppe, Druck, Temperatur) bestimmt. So kann dieses Gerät für die Explosionsgruppen IIA bis IIB3 eingesetzt werden. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,2 bar absolut einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht.

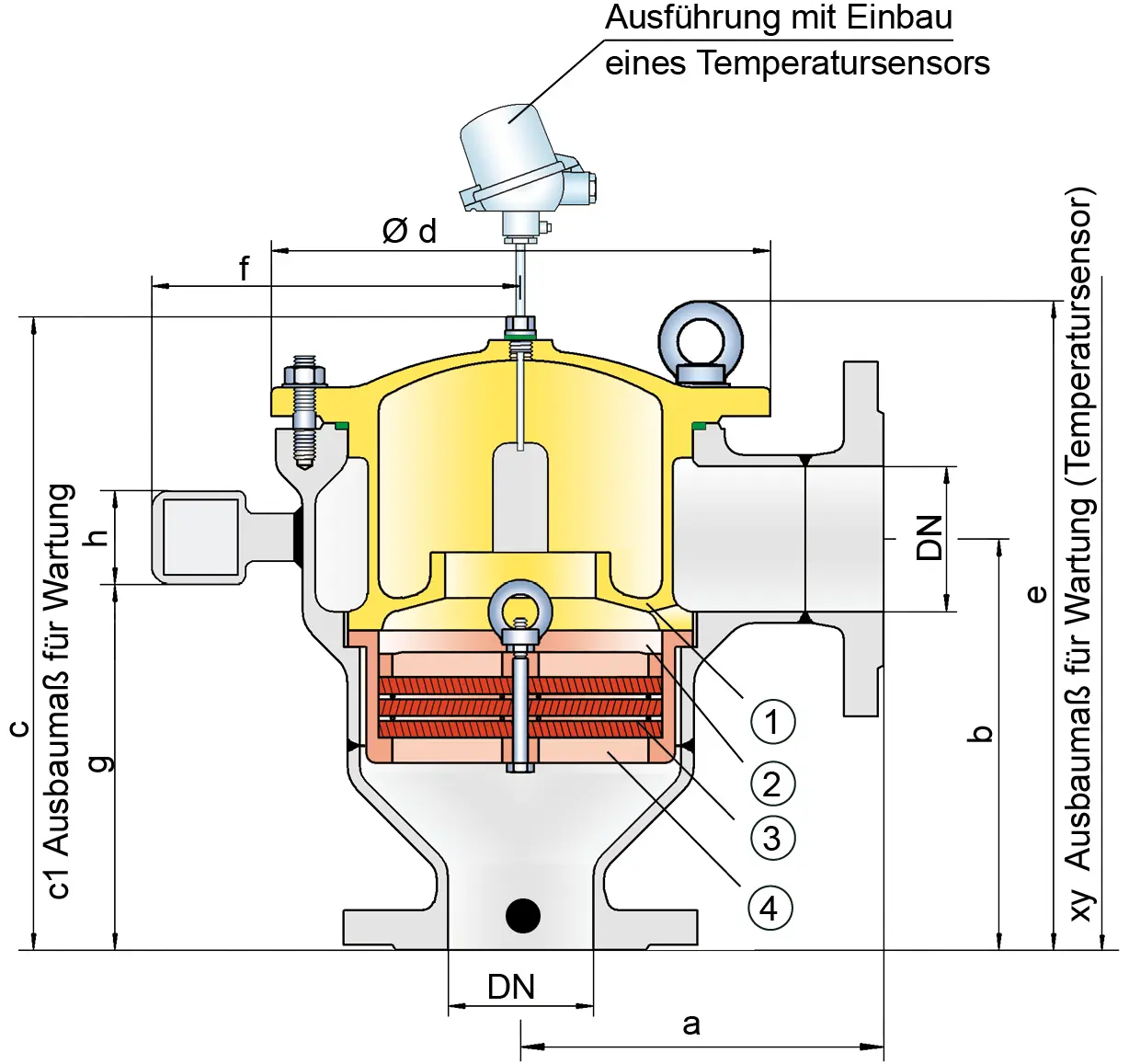

Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 25/ 1" | 32 / 1 ¼" | 40 / 1 ½" | 50 / 2" | 65 / 2 ½" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8“ |
| a | 100 | 125 | 140 | 150 | 160 | 185 | 250 | 300 | 350 |
| b | 125 | 150 | 160 | 165 | 185 | 195 | 250 | 300 | 350 |
| c | 189 | 214 | 259 | 264 | 307 | 317 | 374 | 464 | 707 |
| c1 | 280 | 310 | 370 | 375 | 485 | 495 | 585 | 705 | 1170 |
| d | 149 | 149 | 210 | 210 | 275 | 275 | 325 | 460 | 620 |
| e | - | - | - | - | 326 | 336 | 403 | 475 | 707 |
| f | - | - | 168 | 168 | - | - | - | - | - |
| g | - | - | 138 | 143 | - | - | - | - | - |
| h | - | - | 50 | 50 | - | - | - | - | - |
| xy | 475 | 500 | 570 | 580 | 690 | 700 | 770 | 905 | 1305 |
Abmessungen in mm
* auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | B | C |
| Gehäuse | Stahl | Edelstahl |
| Deckel mit Stoßfang | Stahl | Edelstahl |
| O-Ring | FPM | PTFE |
| Flammensicherung | A | C, D |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | C | D | |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Edelstahl | |
| FLAMMENFILTER®* | Edelstahl | Edelstahl | Hastelloy | |
| Zwischenlagen | Edelstahl | Edelstahl | Hastelloy |
* weitere Werkstoffe für FLAMMENFILTER® auf Anfrage
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | DN | 25/ 1" | 32 / 1 ¼" | 40 / 1 ½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8“ |
| IIA | Pmax | - | - | - | 2,0 | 2,0 | 2,0 | 2,0 | 1,2 | 1,6 |
| IIB3 | Pmax | 1,4 | 1,4 | 1,4 | 1,4 | 1,2 | 1,2 | 1,2 | 1,2 | 1,1 |
Pmax = maximal zulässiger Betriebsdruck in bar absolut
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen zwei Ausführungen zur Auswahl:*Widerstandsthermometer für Gerätegruppe II, Kategorie (1) 2 (GII Kat. (1) 2)

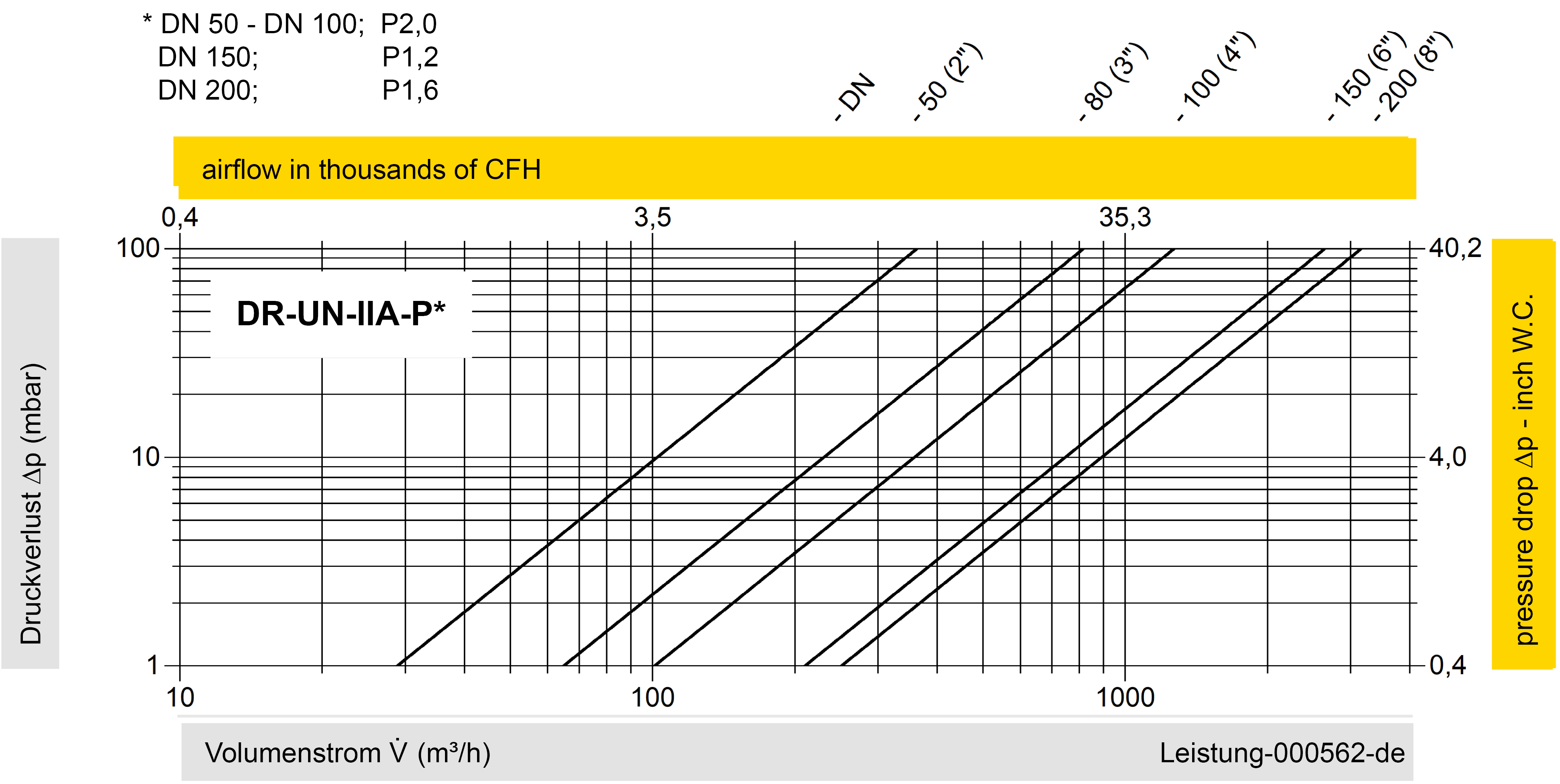

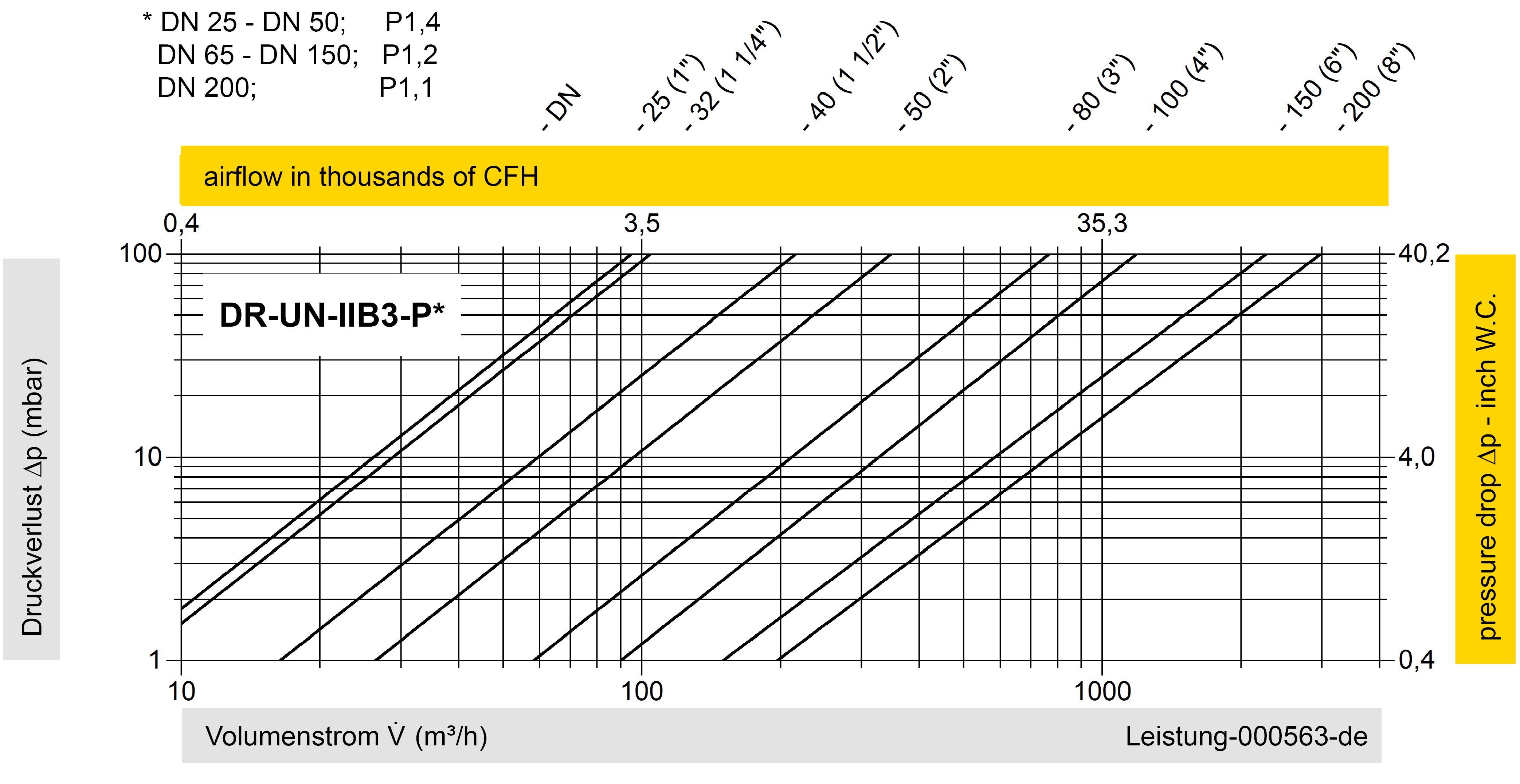

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
