DR/SV
Detonationsrohrsicherung mit Nachströmsperre, für stabile Detonationen und Deflagrationen in Durchgangsausführung, einseitig wirkend
Merkmale
Funktion und Beschreibung
Detonationsrohrsicherung mit den Vorteilen einer Nachströmsperre
Die Flammendurchschlagsicherungen der Baureihe PROTEGO® DR/SV vereinigen in idealer Weise die Funktion einer Detonationsrohrsicherung mit den Vorteilen einer Nachströmsperre. Beim Einlaufen einer Detonation in die Armatur wird dem Detonationsstoß durch die zentral angeordnete Tellerscheibe (2) Energie entzogen, bevor die Flamme in den engen Spalten der zwei FLAMMENFILTER® (3) gelöscht wird. Kommt es zu einem Abbrand der Gemische innerhalb der Armatur, schmilzt das Weichlot (1) im Inneren und die Tellerscheibe wird durch die Feder in Richtung des einströmenden Gemisches gedrückt.
Saugseitigen Absicherung von Verdichtern und Pumpen
Das Ventil schließt und die weitere Zufuhr von Brennstoff wird unterbunden und somit die Flammen gelöscht. Der Einbau von Temperatursensoren in Kombination mit einer Notabschaltung kann beim Einsatz einer Sicherung vom Typ DR/SV somit entfallen. Diese Geräte werden besonders zur saugseitigen Absicherung von Verdichtern und Pumpen eingesetzt.
Für Explosionsgruppe IIA
Die Armaturen bieten Sicherheit gegen Deflagrationen und stabile Detonationen. Dies ermöglicht einen beliebigen Einbau in die Rohrleitung, unabhängig vom Abstand zur potenziellen Zündquelle. Dieses Gerät kann für Medien der Explosionsgruppe IIA eingesetzt werden. Die Detonationsrohrsicherungen sind unidirektional und mit Gewindeanschluss ausgeführt, wobei das Gewinde internationalen Normen angepasst werden kann. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | G ½" | G ¾" |
| a | 115 | 115 |
| b | 100 | 100 |
Abmessungen in mm
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse | Messing | Edelstahl |
| Dichtung | WS 3822 | WS 3822 |
| Flammensicherung | A | A, B |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER®* | Edelstahl | Edelstahl |
| Zwischenlagen | Edelstahl | Edelstahl |
| FLAMMENFILTER® Aufnahme | Messing | Edelstahl |
| Scheiben | Messing | Edelstahl |
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäusewerkstoffe lieferbar
Sonderwerkstoffe auf Anfrage.
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| DN | G ½" | G ¾" |
| Pmax | 1,1 | 1,1 |
Pmax = maximal zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in °C |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Anschlussart
| Rohrgewinde DIN ISO 228-1 | DIN |
andere Gewindeanschlüsse auf Anfrage

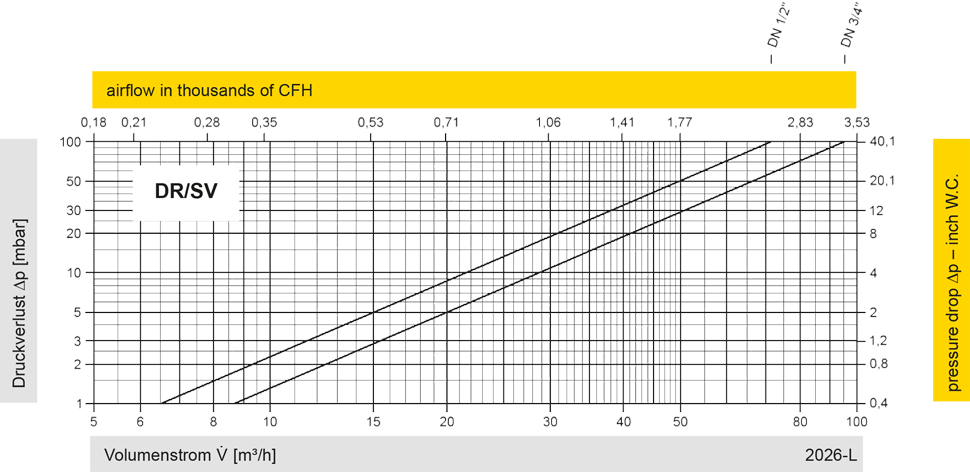

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
