DR/SBW
Detonationsrohrsicherung für stabile Detonationen und Deflagrationen in Durchgangsausführung mit Stoßfang, beidseitig wirkend
Merkmale
Funktion und Beschreibung
Wartungsfreundliche Detonationsrohrsicherung
Bei der Entwicklung der Detonationsrohrsicherung vom Typ PROTEGO® DR/SBW wurde besonderer Wert auf die Wartungseigenschaften der Flammendurchschlagsicherungen gelegt. Mit wenigen Handgriffen kann die PROTEGO® Flammensicherung (5) entnommen und gereinigt werden, ohne die Rohrleitung demontieren zu müssen. Die effektiven Stoßfänge der Armatur und die aufwendig gestaltete Gehäusegeometrie reduzieren den Einsatz flammenlöschender Elemente auf ein Minimum.
Hauptbestandteil - PROTEGO® Flammensicherung
Die Armatur ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit bei stabilen Detonationen und Deflagrationen. Im Wesentlichen besteht sie aus einem Doppelmantelgehäuse (1) mit zwei integrierten Stoßfängen (2) und der PROTEGO® Flammensicherung in der Mitte. Mehrere FLAMMENFILTER® (4) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig (3) stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen der Armatur werden die Spaltweite und die Anzahl der FLAMMENFILTER® abgestimmt. Durch Angabe der Betriebsparameter wie Temperatur, Druck und Explosionsgruppe bzw. Zusammensetzung des Mediums kann die optimale Detonationsrohrsicherung ausgewählt werden. Flammendurchschlagsicherungen vom Typ PROTEGO® DR/SBW sind für die Explosionsgruppen IIA bis IIB3 verfügbar.
Viele individuelle Zulassungen
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck nach Tabelle 3 einsetzbar. Davon abweichend sind Geräte mit Sonderzulassungen für höhere Drücke und höhere Temperaturen auf Anfrage erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

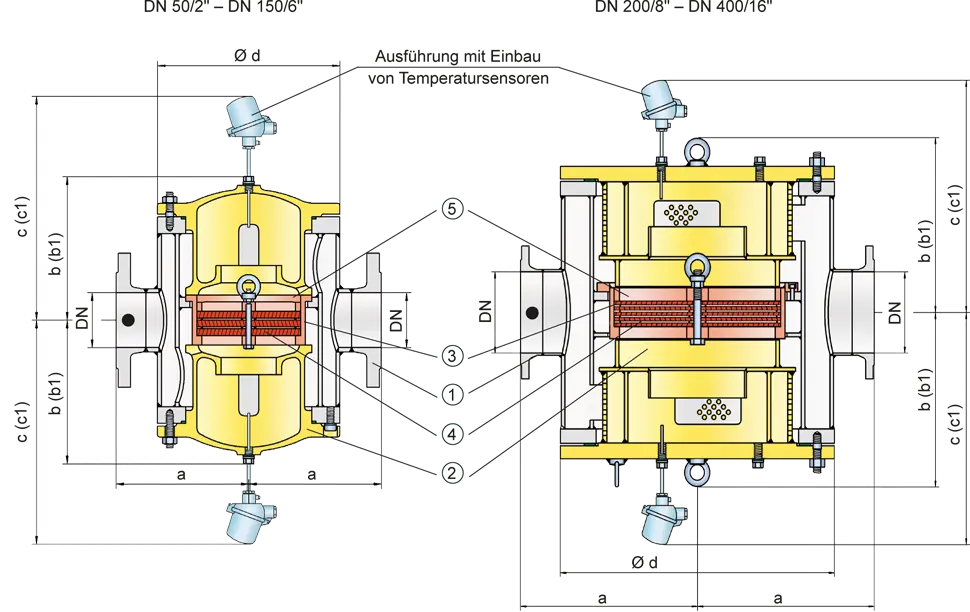

Maßtabelle
Zur Auswahl der Nennweite (DN) und Nenngröße (NG) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" |
| NG | 150 / 6" | 150 / 6" | 200 / 8" | 300 / 12" | 500 / 20" | 500 / 20" | 600 / 24" | 700 / 28" | 800 / 32" |
| a | 225 | 225 | 275 | 350 | 550 | 550 | 725 | 800 | 825 |
| b | 210 | 210 | 220 | 290 | 525 | 525 | 590 | 655 | 725 |
| b1* | 325 | 325 | 360 | 475 | 835 | 835 | 960 | 1075 | 1215 |
| c | 395 | 395 | 410 | 475 | 630 | 630 | 700 | 765 | 835 |
| c1* | 450 | 450 | 465 | 530 | 730 | 730 | 800 | 865 | 935 |
| d | 275 | 275 | 325 | 460 | 840 | 840 | 1000 | 1150 | 1250 |
Abmessungen in mm
* b1 Ausbaumaß für Wartung
c1 Ausbaumaß für Wartung (Temperatursensor)
Materialauswahl für Gehäuse
| Ausführung | A | B | C |
| Gehäuse | Stahl | Edelstahl | Hastelloy |
| Heizmantel (DR / SBW-H-..) | Stahl | Edelstahl | Edelstahl |
| Deckel mit Stoßfang | Stahl | Edelstahl | Hastelloy |
| Dichtung | FPM* | PTFE | PTFE |
| Flammensicherung | A | C, D | E |
* für Geräte bei Einsatz mit erhöhten Temperaturen ab 150°C (T150) Dichtungen aus PTFE.
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | C | D | E |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Edelstahl | Hastelloy |
| FLAMMENFILTER® | Edelstahl | Edelstahl | Hastelloy | Hastelloy |
| Zwischenlagen | Edelstahl | Edelstahl | Hastelloy | Hastelloy |
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar.
Sonderwerkstoffe auf Anfrage.
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" | ||
| NG | 150 / 6" | 150 / 6" | 200 / 8" | 300 / 12" | 500 / 20" | 500 / 20" | 600 / 24" | 700 / 28" | 800 / 32" | ||
| Expl. Gr. | IIA | Pmax | 4 | 4 | 3 | 3 | 1,6 | 1,6 | 1,1 | 1,1 | 1,1 |
| Expl. Gr. | IIB3 | Pmax | 1,7 | 1,7 | 1,7 | 1,7 | 1,2 | 1,2 | 1,1 | 1,1 | 1,1 |
Pmax = maximal zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in °C |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen vier Ausführungen zur Auswahl:Sonderbauform mit einseitigem Stoßfang PROTEGO® DR/SW-... ab DN 50 bzw. NG 150 erhältlich
*Widerstandsthermometer für Gerätegruppe II, Kategorie (1) 2 (GII Kat. (1) 2)

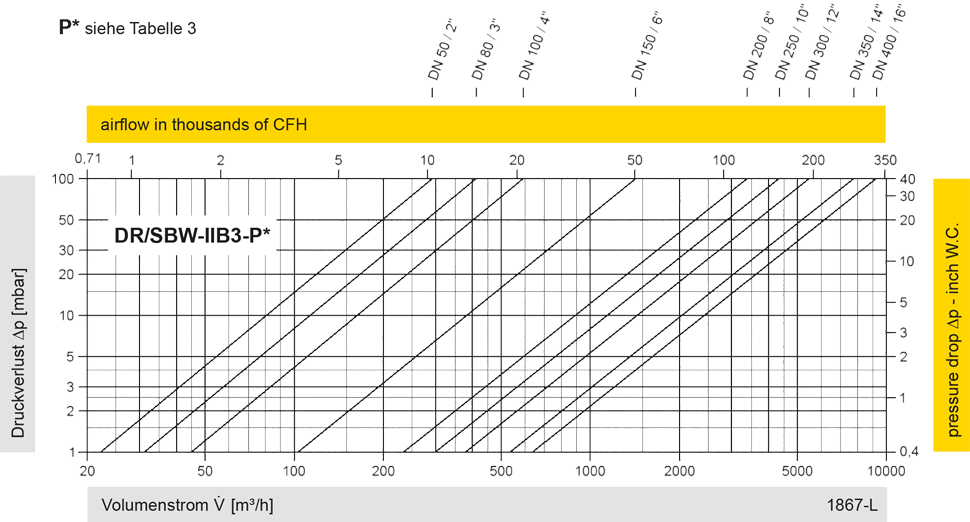

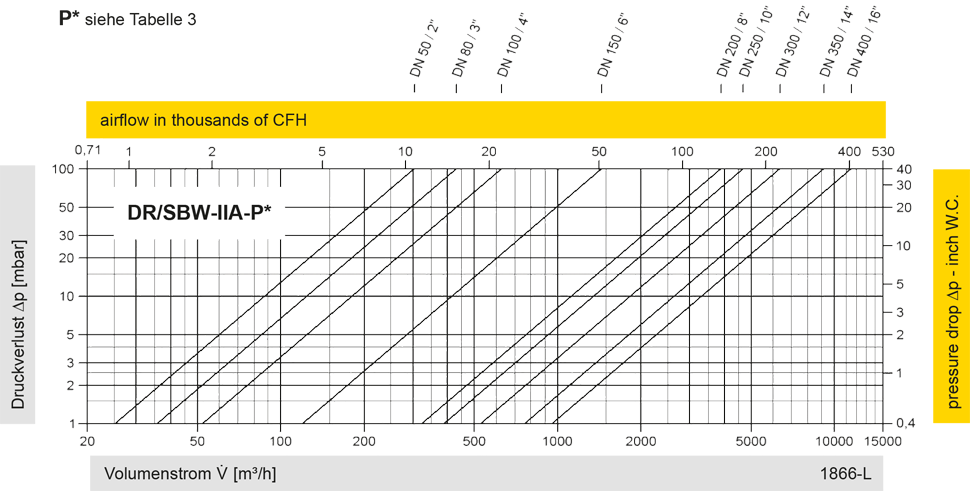

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
