DR/ES-V
Detonationsrohrsicherung mit Überdruckventil für stabile Detonation und Deflagration mit Stoßfang in Eckausführung, einseitig wirkend
Merkmale
Funktion und Beschreibung
Sicherheit gegen Deflagrationen und stabile Detonationen
Die Armatur vom Typ PROTEGO® DR/ES-V vereinigt in einmaliger Weise die Funktion einer Detonationsrohrsicherung mit der Funktion eines Überdruckventils in einem Gerät. Die Armatur bietet Sicherheit gegen Deflagrationen und stabile Detonationen. Das im Stoßfang (1) der Detonationsrohrsicherung integrierte gewichtsbelastete Tellerventil (5) ist als Überdruckventil ausgeführt. Der Ansprechdruck des Ventils wird werkseitig eingestellt und kann zwischen 2 und 35 mbar betragen. Nach einer Drucksteigerung von 40%, bezogen auf den Ansprechdruck, öffnet das Ventil vollständig und erreicht die maximale Volumenstromleistung.
Multifunktionale Detonationsrohrsicherungen für Saugleitungen
Bei einem Einsatz in Saugleitungen von Lagerbehältern erfüllt der eingebaute Ventilteller gleichzeitig die Funktion eines Rückschlagventils, d.h. das Produkt kann von der nachgeschalteten Saugleitung nicht in den Tank zurücklaufen. Obwohl mehrere Funktionen in einem Gerät integriert sind, ist die Armatur überaus einfach zu warten, was in erster Linie auf die klassische Eckausführung zurückzuführen ist. Beim Einlaufen einer Detonation Detonation Explosion propagating at supersonic velocity and characterized by a shock wave. in die Armatur wird dem Detonationsstoß durch den integrierten Stoßfang Energie entzogen, bevor die Flamme in den engen Spalten der FLAMMENFILTER® (3) gelöscht wird. Dabei wird die Flammendurchschlagsicherheit unabhängig von der Ventilstellung gewährleistet.
Für Explosionsgruppen IIA bis IIB3
Mehrere FLAMMENFILTER® und Zwischenlagen, die in einem FLAMMENFILTER® Käfig (4) stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung (2). Die Spaltweite und Anzahl der FLAMMENFILTER® werden durch die Betriebsparameter des durchströmenden Gemisches (Explosionsgruppe, Druck, Temperatur) bestimmt. So kann dieses Gerät für die Explosionsgruppen IIA bis IIB3 eingesetzt werden. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,2 bar absolut einsetzbar. Davon abweichend sind Geräte mit Sonderzulassungen für höhere Drücke und höhere Temperaturen auf Anfrage erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" |
| a | 125 | 125 | 153 | 155 | 198 | 200 | 250 | 332 | 335 | 425 |
| b | 140 | 140 | 183 | 185 | 223 | 225 | 290 | 357 | 360 | 505 |
| c | 237 | 237 | 305 | 305 | 395 | 395 | 460 | 575 | 575 | 863 |
| c1 | 345 | 345 | 410 | 410 | 530 | 530 | 615 | 790 | 790 | 1295 |
| d | 149 | 149 | 210 | 210 | 275 | 275 | 325 | 460 | 460 | 620 |
Abmessungen in mm
Materialauswahl für Gehäuse
| Ausführung | B | C | D |
| Gehäuse | Stahl | Edelstahl | Hastelloy |
| Heizmantel (DR / ES-V-H-...) | Stahl | Edelstahl | Edelstahl |
| Deckel mit Stoßfang | Stahl | Edelstahl | Hastelloy |
| Dichtungen | PTFE | PTFE | PTFE |
| Ventilsitz | Edelstahl | Edelstahl | Edelstahl |
| Flammensicherung | A | C, D | E |
Das Gehäuse und der Deckel mit Stoß- fang können auch in Werkstoff Stahl mit ECTFE-Beschichtung geliefert werden.
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | C | D | E |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Edelstahl | Hastelloy |
| FLAMMENFILTER®* | Edelstahl | Edelstahl | Hastelloy | Hastelloy |
| Zwischenlagen | Edelstahl | Edelstahl | Hastelloy | Hastelloy |
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar.
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" |
| IIA | Pmax | 4,0 | 4,0 | 4,0 | 4,0 | 2,9 | 2,9 | 2,0 | 2,0 | 2,0 | 1,2 |
| IIB3 | Pmax | 3,0 | 3,0 | 2,0 | 2,0 | 2,0 | 2,0 | 1,5 | 1,4 | 1,4 | 1,1 |
Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Auswahl des Ventiltellers
| Ausführung | A | B | C |
| Druckstufe | I | II | III |
| Einstelldruck [mbar] | +2,0 bis +3,5 | >+3,5 bis +14 | >+14 bis 35 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl |
| Abdichtung | FEP | FEP | metallisch |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen zwei Ausführungen zur Auswahl:Druckeinstellungen
| Überdruck: | +2.0 mbar | +35 mbar |
Höhere oder niedrigere Druckeinstellungen auf Anfrage

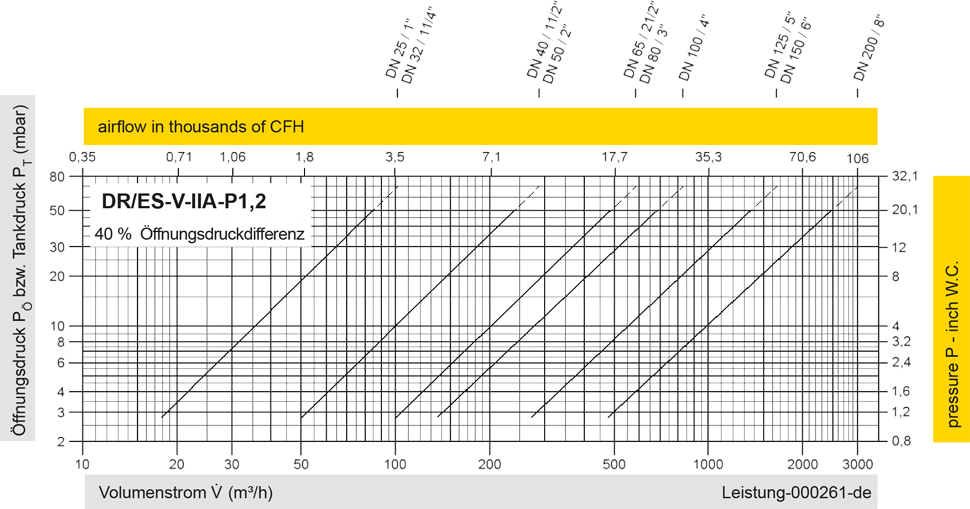

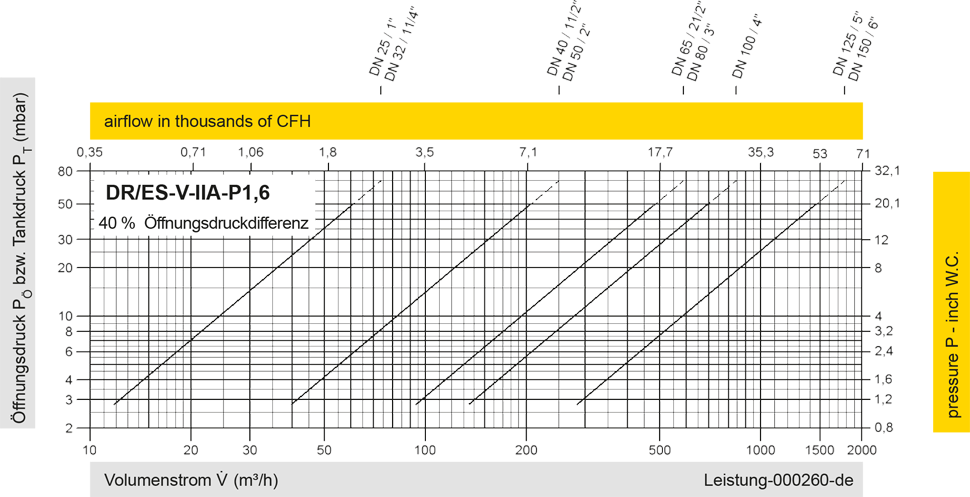

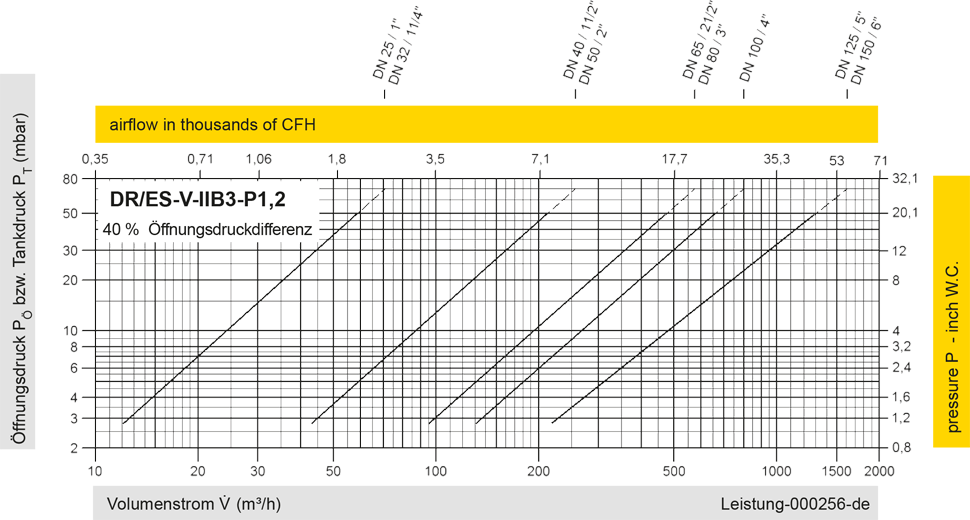

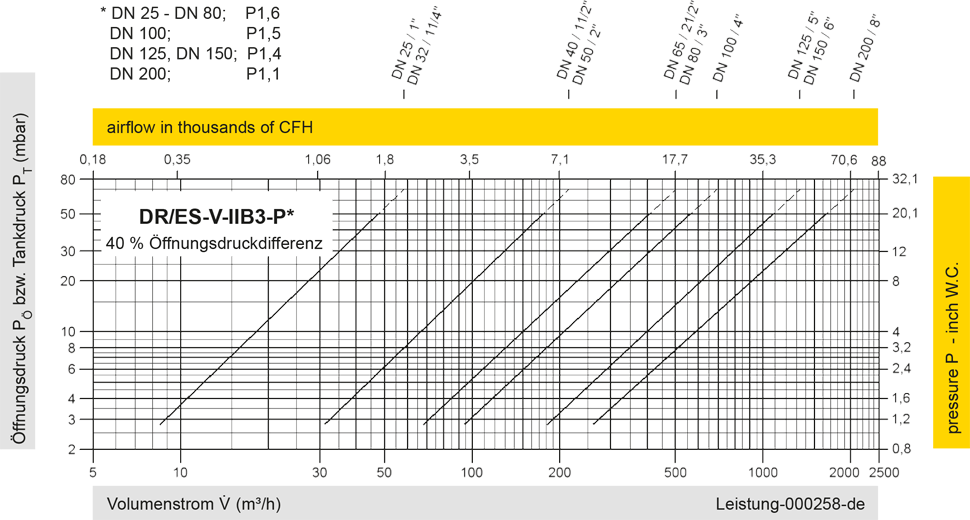

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
