DR/ES-PTFE
Detonationsrohrsicherung für stabile Detonationen und Deflagrationen in Eckausführung mit Stoßfang, einseitig wirkend
Merkmale
Funktion und Beschreibung
High-Tech-Beschichtung des Gehäuses
Die Detonationsrohrsicherung Typ PROTEGO® DR/ES-PTFE zeichnet sich durch eine einmalige Beständigkeit gegenüber adhäsiven und korrosiven Medien aus. Der Einsatz von Fluorkunststoffen zum einen als High-Tech-Beschichtung des Gehäuses und zum anderen als sicherheitstechnisches Flammensperrenelement sind weltweit einmalig. Die Armatur ist eine Weiterentwicklung der seit Jahrzehnten in der Industrie verwendeten und bewährten Flammendurchschlagsicherungen PROTEGO® DR/ES. Die Armatur bietet Sicherheit gegen Deflagrationen und stabile Detonationen.
Hauptbestandteil - PROTEGO® Flammensicherung (PTFE)
Beim Einlaufen einer Detonation Detonation Explosion propagating at supersonic velocity and characterized by a shock wave. in die Armatur wird dem Detonationsstoß durch den integrierten Stoßfang (1) Energie entzogen, bevor die Flamme in den engen Kanälen der original PTFE-FLAMMENFILTER® (3) gelöscht wird. Mehrere FLAMMENFILTER® und Zwischenlagen, die in einem FLAMMENFILTER® Käfig (4) stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung (2). Die Spaltweite und Anzahl der FLAMMENFILTER® werden durch die Betriebsparameter des durchströmenden Gemisches (Explosionsgruppe, Druck, Temperatur) bestimmt.
Für Explosionsgruppe IIA
Die Detonationsrohrsicherung kann für die Explosionsgruppe IIA eingesetzt werden. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck nach Tabelle 3 einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf den folgenden Seiten
| DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" |
| a | 153 | 155 | 198 | 200 | 250 | 332 | 335 |
| b | 183 | 185 | 223 | 225 | 290 | 357 | 360 |
| c | 335 | 335 | 420 | 420 | 490 | 590 | 590 |
| c1 | 455 | 455 | 585 | 585 | 680 | 835 | 835 |
| d | 210 | 210 | 275 | 275 | 325 | 460 | 460 |
| e | 685 | 685 | 770 | 770 | 840 | 940 | 940 |
Abmessungen in mm
Materialauswahl für Gehäuse
| Ausführung | A |
| Gehäuse | Stahl mit ECTFE-Beschichtung |
| Deckel mit Stoßfang | Stahl mit ECTFE-Beschichtung |
| Dichtung | PTFE |
| Flammensicherung | A, B, C |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | B | C |
| FLAMMENFILTER® Käfig | PTFE* | Hastelloy | Edelstahl |
| FLAMMENFILTER®* | PTFE* | PTFE* | PTFE* |
| Zwischenlagen | PEEK / ETFE / FEP | PEEK / ETFE / FEP | PEEK / ETFE / FEP |
*elektrisch leitfähig
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| DN | 40 / 1 ½" | 50 / 2" | 65 / 2 ½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | ||
| Expl. Gr. | IIA | Pmax | 1,1 | 1,1 | 1,2 | 1,2 | 1,1 | 1,1 | 1,1 |
Pmax = maximal zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in °C |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen zwei Ausführungen zur Auswahl:*Widerstandsthermometer für Gerätegruppe II, Kategorie (1) 2 (GII Kat. (1) 2)

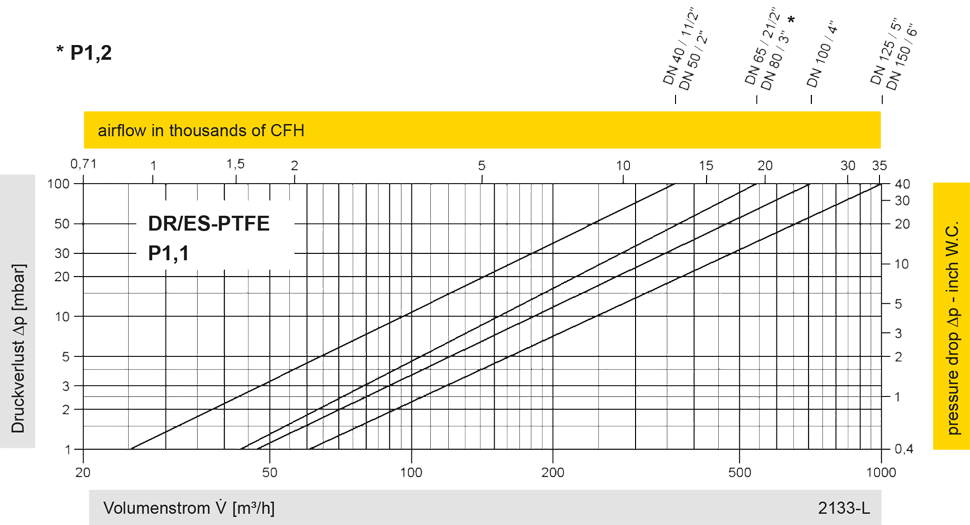

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
