DR/ES, DN 1/4 - 3/4
Detonationsrohrsicherung für stabile Detonationen und Deflagrationen in Eckausführung, einseitig wirkend
Merkmale
Funktion und Beschreibung
Sicherheit gegen Deflagrationen und stabile Detonationen
Die Detonationsrohrsicherung vom Typ PROTEGO® DR/ES mit Anschlussgrößen bis ¾" ist ideal zum Einbau in kleinen Rohrleitungen und zur Absicherung von Apparaturen, wie zum Beispiel Gasanalysegeräten, geeignet. Die Armatur bietet Sicherheit gegen Deflagrationen und stabile Detonationen. Dies ermöglicht einen beliebigen Einbau in die Rohrleitung, unabhängig vom Abstand zur potenziellen Zündquelle. Die kleine und kompakt gebaute Flammendurchschlagsicherung ist als Eckarmatur ausgeführt.
Hauptbestandteil - PROTEGO® Flammensicherung
Beim Einlaufen einer Detonation in die Armatur wird dem Detonationsstoß durch die Umleitung bzw. durch den Stoßfang (1) Energie entzogen, bevor die Flamme in den engen Spalten der FLAMMENFILTER®(3) gelöscht wird. Mehrere FLAMMENFILTER® und Zwischenlagen (bei IIC), kennzeichnen die PROTEGO®Flammensicherung (2). In Abhängigkeit von den Einsatzbedingungen der Armatur werden Spaltweite und Anzahl der FLAMMENFILTER® abgestimmt.
Viele individuelle Zulassungen
Die Detonationsrohrsicherung ist unidirektional und mit Gewindeanschluss ausgeführt, wobei das Gewinde internationalen Normen angepasst werden kann. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck nach Tabelle 3 einsetzbar. Davon abweichend sind Geräte mit Sonderzulassungen für höhere Temperaturen und Drücke auf Anfrage erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | G ¼" | G ½" | G ¾" |
| a | 48 | 70 | 80 |
| b | 35 | 40 | 47 |
| c | 70 | 75 | 87 |
| d | 108 | 115 | 135 |
| e | 34 | 50 | 60 |
Abmessungen in mm
Materialauswahl für Gehäuse
| Ausführung | B | C | D |
| Gehäuse | Stahl | Edelstahl | Hastelloy |
| Deckel mit Stoßfang* | Stahl | Edelstahl | Hastelloy |
| Dichtung | PTFE* | PTFE | PTFE |
| Flammensicherung | A | A | B |
G ¼" nur in Ausführung C und D
* G ¼" ohne Stoßfang
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER®* | Edelstahl | Hastelloy |
| Zwischenlagen | Edelstahl | Hastelloy |
* die FLAMMENFILTER® sind auch in den Werkstof- fenhau Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- und Deckelwerkstoffe lieferbar.
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,65 mm | IIB3 | C |
| < 0,50 mm | IIC | B |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | DN | G ¼" | G ½" | G ¾" |
| IIB3 | Pmax | 1,2 | 1,2 | 1,2 |
| IIC | Pmax | 1,1 | 1,1 | 1,1 |
Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage,
Expl. Gr. IIB3 deckt Expl. Gr. IIA ab
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Anschlussart
| Rohrgewinde DIN ISO 228-1 | DIN |
andere Gewindeanschlüsse auf Anfrage

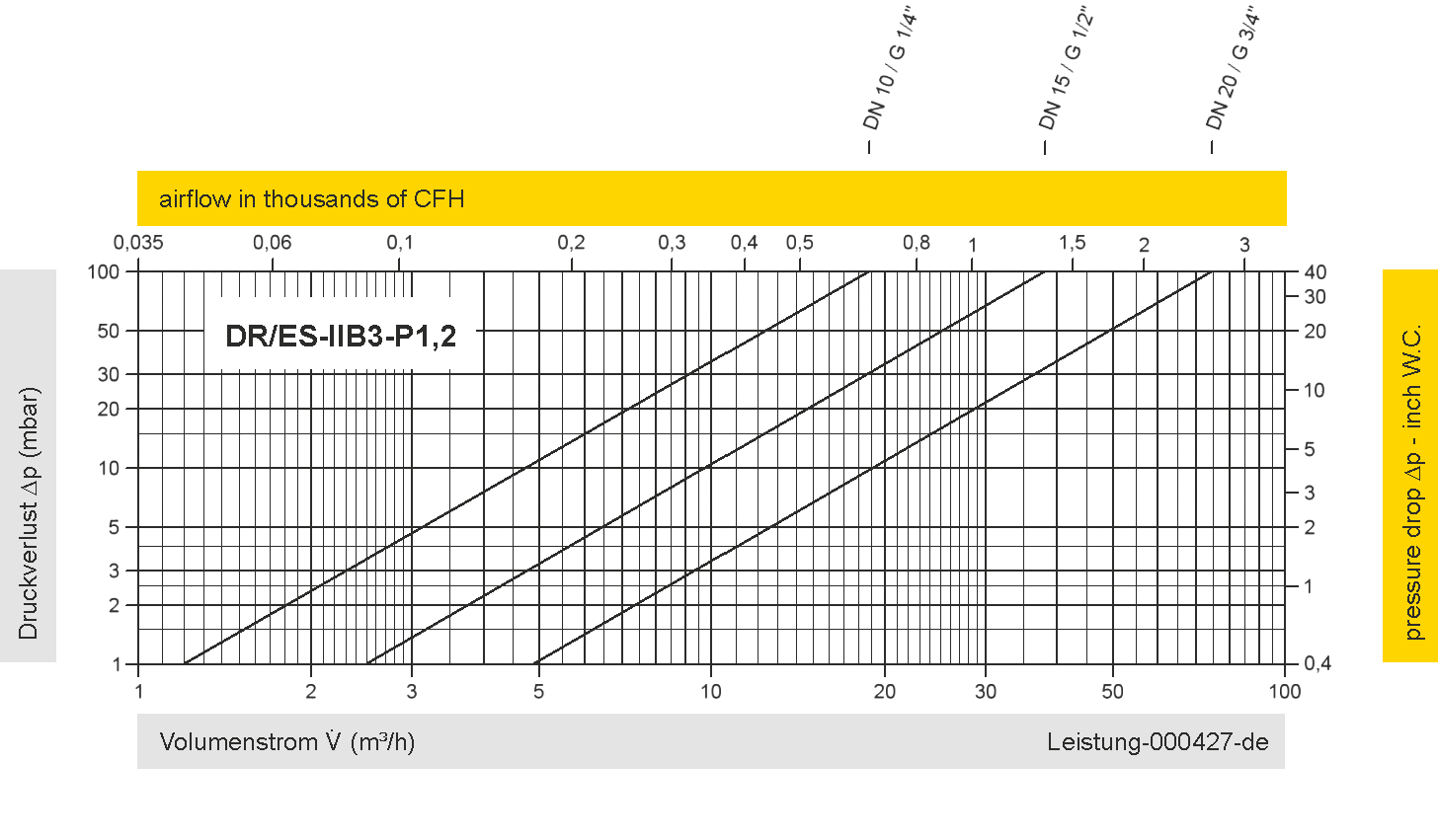

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
