Exzentrische Detonationsrohrsicherung für stabile Detonationen und Deflagrationen in Durchgangsausführung, beidseitig wirkend
Merkmale
Funktion und Beschreibung
Exzentrische Bauform
Die Detonationsrohrsicherung Detonationsrohrsicherung Eine Detonationssicherung ist eine Flammendurchschlagsicherung, die einen Flammendurchschlag bei Detonationen verhindert. vom Typ PROTEGO® DA-E zeichnet sich durch ihre exzentrische Gehäuseform aus. Bei Kondensatanfall innerhalb der PROTEGO® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. ermöglicht die Bauform ein Abfließen der Flüssigkeit, ohne dass sich größere Mengen im Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. ansammeln können. Die Exzentrizität der Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. hat bei wandnaher Rohrinstallation durch die geringere Einbautiefe entscheidende Vorteile gegenüber den klassischen konzentrischen Flammendurchschlagsicherungen.
Hauptbestandteil - PROTEGO® Flammensicherung

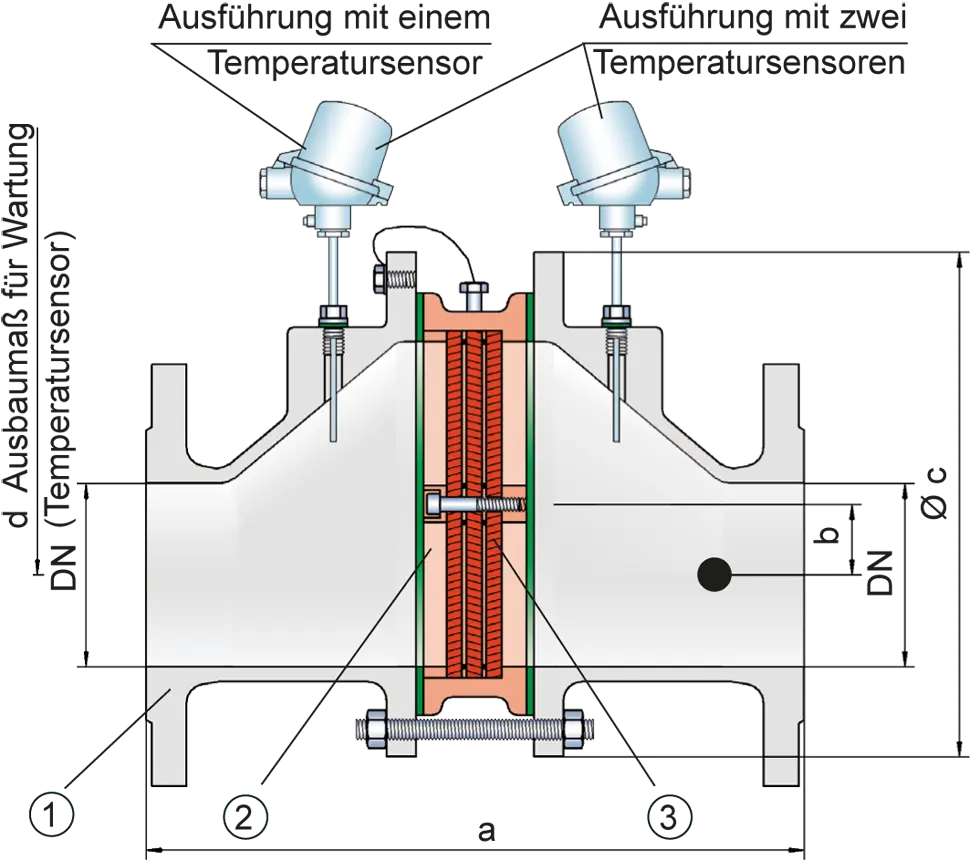

Die Detonationsrohrsicherung ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Sicherung aus zwei Gehäuseteilen (1) und der PROTEGO® Flammensicherung (2) in der Mitte. Mehrere FLAMMENFILTER® (3) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig FLAMMENFILTER® Käfig Der FLAMMENFILTER® Käfig ist ein Gehäuse für den FLAMMENFILTER® Satz. stabil eingefasst sind, kennzeichnen die PROTEGO®Flammensicherung. In Abhängigkeit von den Einsatzbedingungen der Sicherung werden die Anzahl und Spaltweite der FLAMMENFILTER® abgestimmt.
Für Explosionsgruppen IIA bis IIB3
Durch Angabe der Betriebsparameter wie Temperatur, Druck und Explosionsgruppe bzw. Zusammensetzung des Mediums kann die optimale Detonationsrohrsicherung ausgewählt werden. Flammendurchschlagsicherungen vom Typ PROTEGO® DA-E sind für die Explosionsgruppen IIA bis IIB3 verfügbar. Die Standardausführung ist bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C und einem Betriebsdruck Betriebsdruck Der Betriebsdruck ist der Druck, der bei Betrieb des Betriebsmittels unter Bemessungsbedingungen erreicht wird. nach Tabelle 3 einsetzbar. Davon abweichend sind Geräte Geräte Maschinen, Betriebsmittel, stationäre oder ortsbewegliche Vorrichtungen, Steuerungs- und Ausrüstungsteile sowie Warn- und Vorbeugungssysteme, die einzeln oder kombiniert zur Erzeugung, Übertragung, Speicherung, Messung, Regelung und Umwandlung von Energien und zur Verarbeitung von Werkstoffen bestimmt sind und die eigene potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können. mit Sonderzulassungen für höhere Drücke und höhere Temperaturen auf Anfrage erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 25 / 1" | 32 / ¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | ||
| Expl. Gr. | IIA | a | 304 / 315* | 304 / 315* | 320 | 325 | 370 | 375 | 380 | 481 | 487 | 510 | 540 | 560 |
| IIB3 | a | 304 | 304 | 357 | 361 | 408 | 412 | 428 | 493 | 499 | 522 | 552 | 572 | |
| b | 29 | 29 | 29 | 29 | 38 | 38 | 39 | 65 | 65 | 55 | 58 | 60 | ||
| c | 185 | 185 | 210 | 210 | 250 | 250 | 275 | 385 | 385 | 450 | 500 | 575 | ||
| d | 400 | 400 | 410 | 410 | 440 | 440 | 460 | 520 | 520 | 540 | 570 | 600 |
Abmessungen in mm
* bei IIA-P2,0
Materialauswahl für Gehäuse
| Ausführung | B | C | D |
| Gehäuse | Stahl | Edelstahl | Hastelloy |
| Dichtung Dichtung Als Dichtung bezeichnet man Bauteile, die die Aufgabe haben, ungewollte Stoffübergänge von einem Raum in einen anderen zu verhindern oder zu begrenzen. | PTFE | PTFE | PTFE |
| Flammensicherung | A, C | C | D |
Das Gehäuse kann auch in Werkstoff Stahl mit ECTFE- Beschichtung Beschichtung Beschichten ist das Aufbringen einer festhaftenden Schicht aus formlosem Stoff auf die Oberfläche eines Werkstücks. geliefert werden.
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | C | D |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Hastelloy |
| FLAMMENFILTER®* | Edelstahl | Edelstahl | Hastelloy |
| Zwischenlagen | Edelstahl | Edelstahl | Hastelloy |
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| IIA | Pmax | 2,0 | 2,0 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 |
| IIB 3 | Pmax | 1,1 | 1,1 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 |
Pmax = maximal zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer (Ex i II 1/2 G Ex ia IIC T1…T6 Ga/Gb)

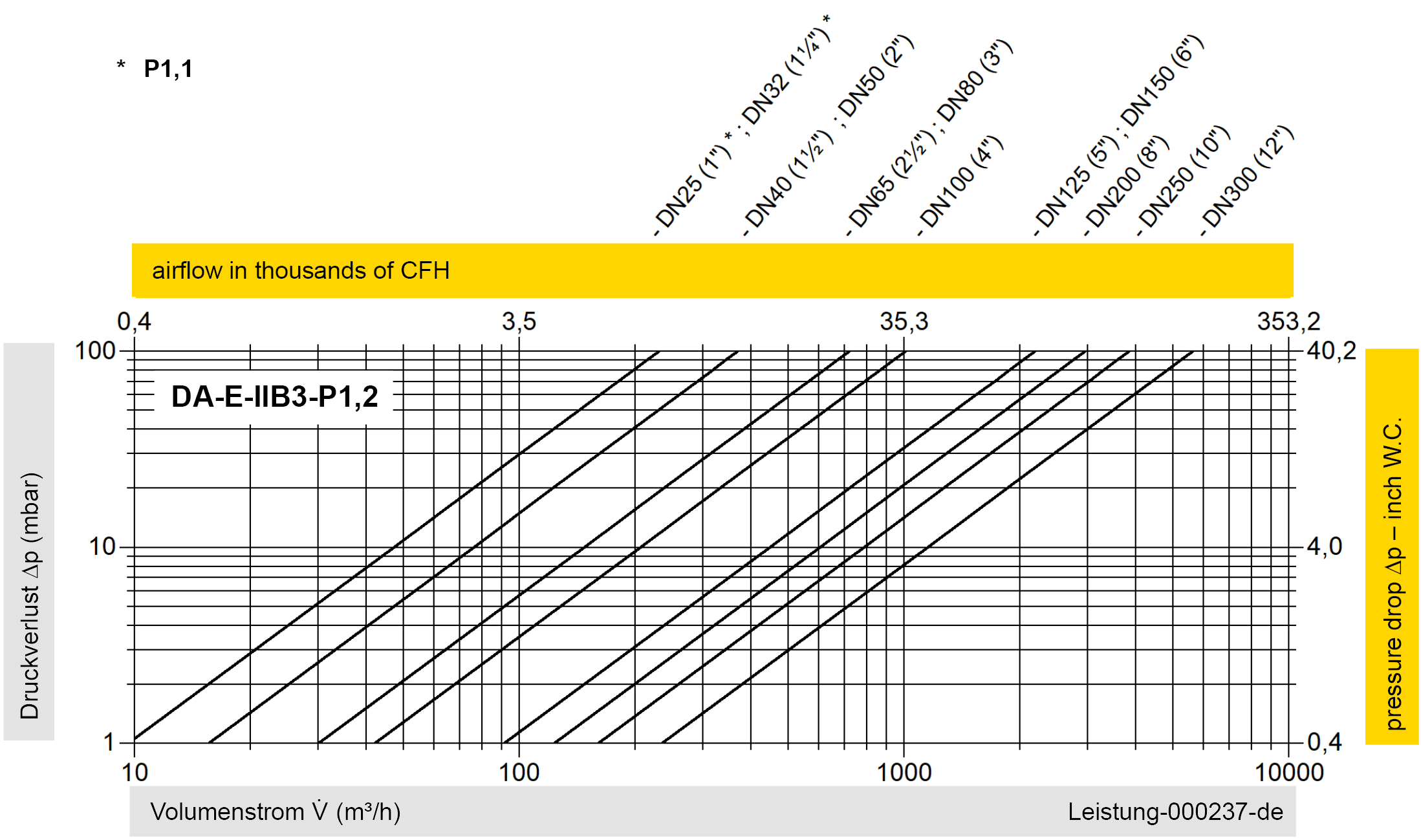

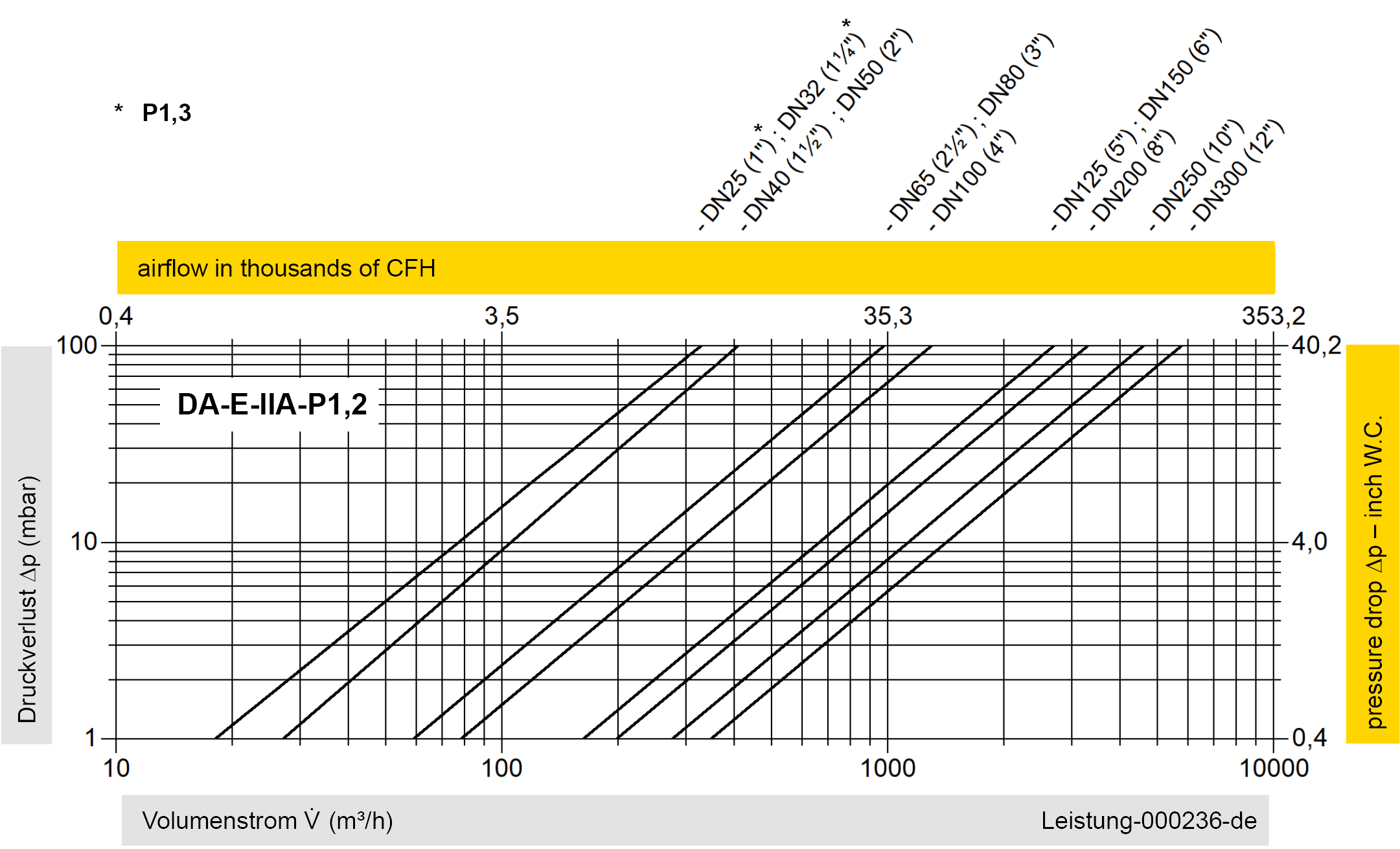

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
